Замена тачскрина на планшете своими руками

Замена тачскрина на планшете своими руками за 20 минут.

Вот фото отчёт, как быстро поменять тачскрин на планшете. Данная инструкция подходит к большинству планшетов, представленных на рынке.

Самая частая неприятность планшетов – это выход из строя тачскрина (сенсора) в результате его механического повреждения.

Вот и у меня как-то возникла такая проблема. Планшет был куплен ребёнку и ровно через неделю на него благополучно наступили. Горю не было предела! Дочь в слезах, супруга в шоке, а я в бегах по мастерским)))

Оббегав все, так называемые, “мастерские”, я был неприятно удивлён, что никто не берётся за этот ремонт. Только один “мастер” предложил ПОПРОБОВАТЬ поменять за 850 грн. Теперь и я погрузился в шоковое состояние. В общем, было принято решение купить новый планшет.

Спустя три недели разбили тачскрин и на нём…

Подумав, что покупая каждый месяц новые планшеты, я разорюсь – принял решение заняться ремонтом самому.

Купил в интернет магазине новый тачскрин 10.1 дюйма всего за 250 грн. Если интересует – где покупал, спросите по почте или в комментариях, отвечу.

Доставка заняла всего сутки.

И вот я его получил

Внутри надёжно окутан пенопластом

А вот и сам новый тачскрин на планшет, оклеенный плёнкой с обеих сторон

Замена тачскрина на планшете своими руками. Инструкция

Откручиваем два винта с торца планшета

Медиатром или пластиковой картой проводим по периметру планшета, отщелкивая защелки

Внимание: Глубоко карту засовывать не нужно, чтобы не повредить шлейфы

Аккуратно снимаем заднюю крышку, вынимаем из неё динамики и убираем её в сторону, чтобы не мешала

Можно этого и не делать, но в целях безопасности, лучше отпаять положительный провод от батареи на плате. Он обычно красного цвета

Теперь отключаем шлейф тачскрина от платы

Для этого нужно сместить черную планку вверх и шлейф легко выйдет из разъёма

Теперь, не снимая плёнок с нового тачскрина, подключаем его в этот разъем для проверки его работоспособности. Припаяв провод батареи, включаем планшет и проверяем как сенсор реагирует на касания.

Если все хорошо, тогда отпаиваем снова батарею и отключаем шлейф сенсора.

Больше в планшете разбирать ничего не будем, а “сдёрнем” тачскрин с лицевой стороны. Для этого той же пластиковой картой поддеваем сенсор и, проводя по периметру, отклеиваем его.

Примечание: Всё пройдет гораздо легче и проще, если сенсор по периметру прогреть феном.

Внимание! Будьте аккуратнее, чтобы не порезаться, это всё-таки стекло!

Снимается тачскрин не так трудно, как кажется на первый взгляд.

После демонтажа сенсора, мягкой щёточкой убираем мусор с дисплея и очищаем периметр от остатков клея, если кое-где остался.

Внимание! Если дисплей оказался очень загрязнён, не вздумайте его чем-то тереть, этим Вы ничего не добьётесь, а только поцарапаете. Самым лучшим средством для меня почистить дисплей является обычный скотч! Просто приклеиваем и отклеиваем его последовательно по всей площади дисплея и все загрязнения останутся на скотче, а не на дисплее. Это более подробно можно посмотреть в статье Замена сенсора на телефоне.

Берем новый сенсор, снимаем с него плёнку и бумагу со скотча. Протягиваем шлейф через прорезь в корпусе планшета и аккуратно прилаживаем новый сенсор к дисплею. Если углы сходятся и всё ровненько, тогда легкими нажатиями приклеиваем тачскрин.

Примечание: Сильно давить не нужно, чтобы сенсор те треснул. Он и так хорошо приклеится.

Подключаем шлейф нового тачскрина, припаиваем батарею, вставляем на место динамики и одеваем заднюю крышку.

Вот результат работы

Особо сложного в замене тачскрина своими руками ничего нет.

Включаем планшет и наслаждаемся проделанной работой.

P.S. Время бежит быстро. Очень быстро… За этот год я поменял ещё раз тачскрин на этом планшете  Благо опыта теперь у меня много

Также поменял сенсора соседям, друзьям и просто знакомым.

Так что, боятся этой процедуры не стоит и, чувствуя уверенность в руках, ногах, голове и, короче, везде – можете спокойно браться за эту работу

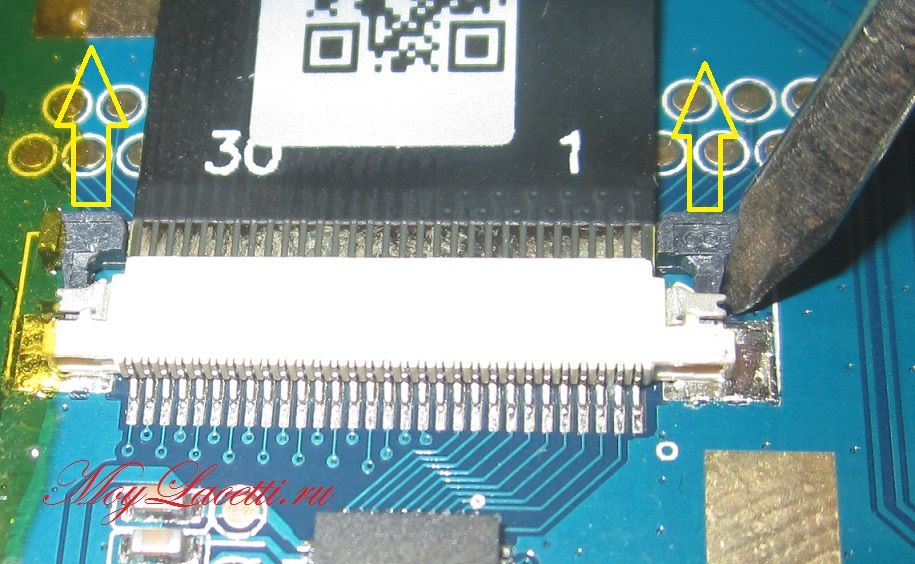

Некоторые шлейфы могут отключаться вот так

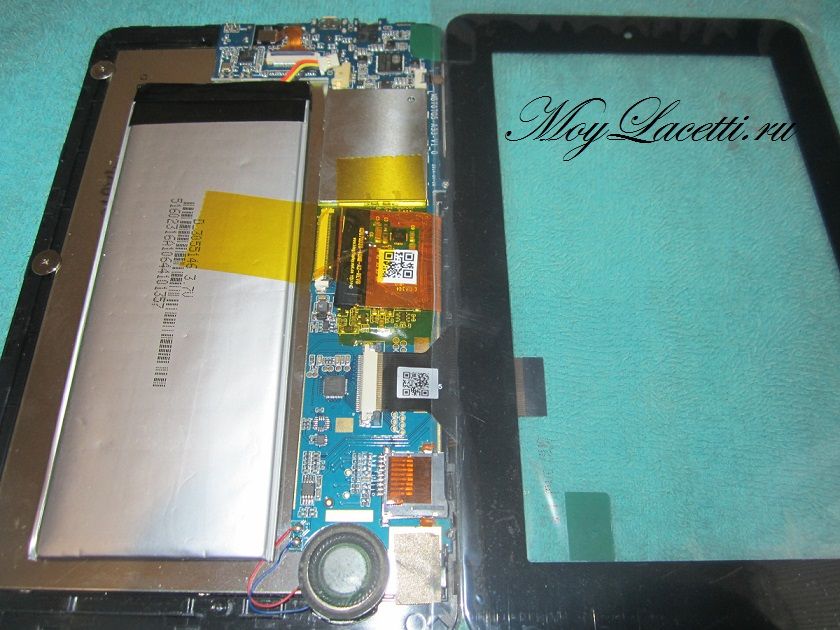

Вот проверка нового сенсора на 7-ми дюймовом планшете. Шлейф очень коротенький, поэтому нужно аккуратненько

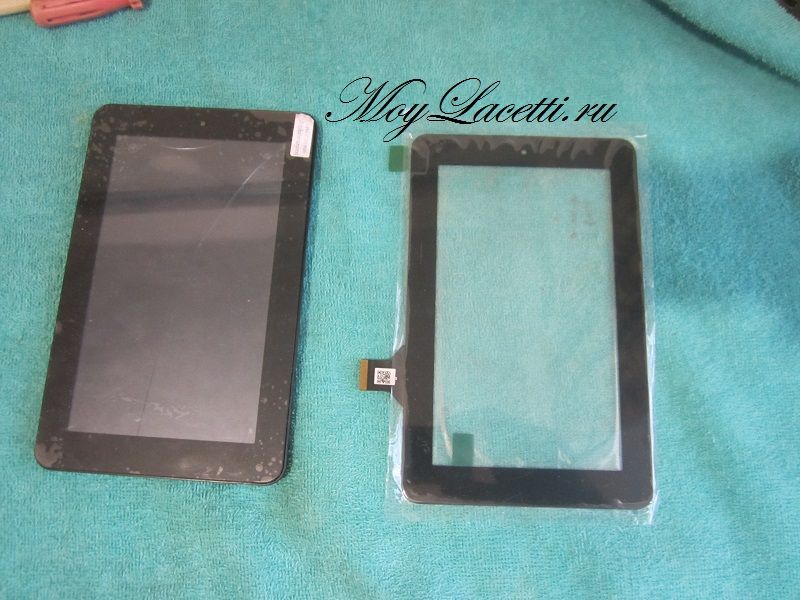

Вот ещё одна жертва неаккуратного обращения. Тут даже плёнку из магазина ещё не удалили, а тачскрин уже погубили

В общем, без работы остаться не получится

Мир Вашему дому!
