Датчик температуры охлаждающей жидкости (ДТОЖ): за что отвечает

Содержание

Многие автовладельцы уверены, что датчик температуры охлаждающей жидкости (ДТОЖ) нужен только для одного — показывать температуру мотора на панели приборов. Но на самом деле в современных системах управления двигателем всё намного интереснее и сложнее.

Электронный блок управления (ЭБУ) не умеет «видеть» или «щупать» мотор. Он лишь получает сигналы от датчиков и строит математическую модель происходящего. Температура охлаждающей жидкости это один из главных параметров этой модели. Пока двигатель холодный, ЭБУ предполагает, что холодными также являются масло, стенки цилиндров, впускной коллектор, катализатор, кислородные датчики и даже масло в автоматической коробке передач.

Один небольшой и недорогой датчик запускает десятки различных алгоритмов. Разберем подробно, на что влияет ДТОЖ — от базовых функций до скрытых алгоритмов, о которых знают немногие.

Базовые функции ДТОЖ: от пуска до защиты от перегрева

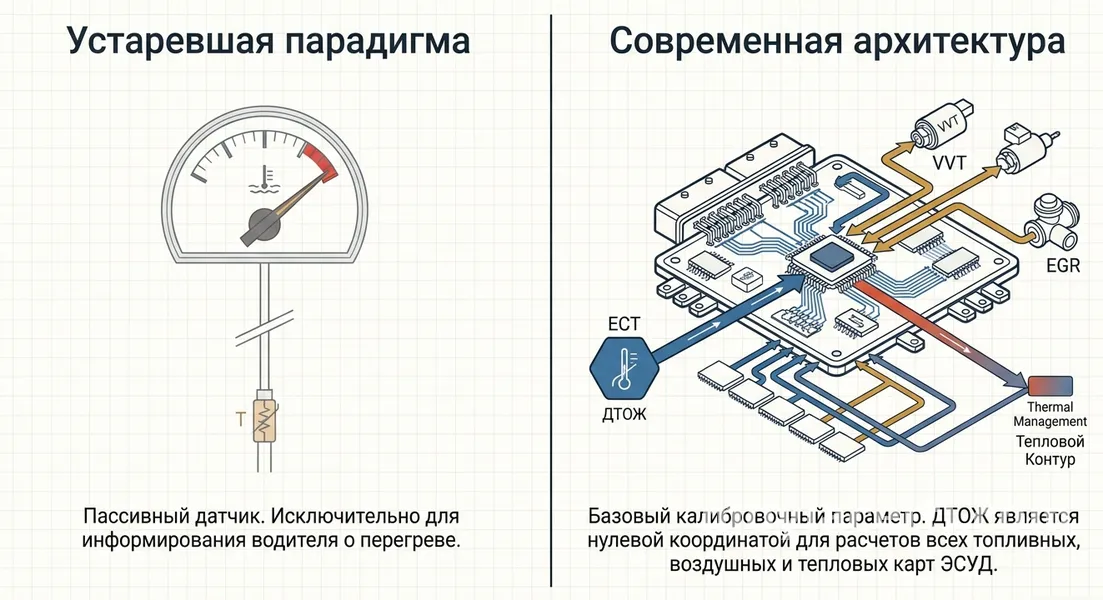

Сравнение роли датчика температуры охлаждающей жидкости ДТОЖ в старых и современных двигателях — В старых авто датчик лишь отклонял стрелку на приборной панели, а в современном двигателе ДТОЖ — это базовая координата для расчетов ЭБУ (топливные карты, VVT, EGR и терморегуляция).

Коррекция топливовоздушной смеси

Когда двигатель холодный, топливо плохо испаряется. Чтобы мотор запустился и работал ровно, смесь необходимо сделать более богатой (подать больше топлива).

Нормальная работа: По мере прогрева антифриза датчик меняет свое сопротивление. ЭБУ видит, что температура растет, и постепенно снижает подачу топлива.
При неисправности: Если ДТОЖ завис в положении «мотор всегда холодный», форсунки будут буквально заливать цилиндры бензином. Это грозит не только черным дымом, нагаром на свечах и огромным расходом топлива. Избыток бензина смывает масляную пленку со стенок цилиндров, что может привести к задирам и полному выходу мотора из строя.

Управление зажиганием, холостым ходом и РХХ

При разной температуре охлаждающей жидкости блок управления по-разному регулирует угол опережения зажигания (УОЗ). Если датчик дает неверные показания, двигатель может:

Терять мощность и «тупить» при разгоне;
Работать нестабильно или детонировать.

Кроме того, именно ориентируясь на температуру охлаждающей жидкости, ЭБУ прогревает мотор на повышенных оборотах. Для нормального запуска и прогрева блок управления выставляет в нужное положение регулятор холостого хода (РХХ): чем холоднее двигатель, тем на большее количество шагов открывается канал РХХ.

Совет: Если холостой ход внезапно начал плавать или пропали прогревочные обороты, первым делом проверяйте ДТОЖ и регулятор холостого хода.

Включение вентилятора охлаждения и защита от перегрева

В современных автомобилях вентилятор радиатора включается по команде ЭБУ, который опирается на показания датчика температуры.

Опасная неисправность: Если неисправный датчик показывает -40 °C, когда антифриз уже кипит, вентилятор банально не включится. Итог — перегрев, пробитая прокладка ГБЦ и дорогостоящий ремонт.
Обрыв цепи: На многих бюджетных авто установлен всего один датчик. При банальном обрыве проводки ЭБУ может воспринять сигнал как -40 °C. Однако большинство производителей закладывают защитный алгоритм: при обрыве цепи ДТОЖ блок управления принудительно включает вентиляторы на постоянную работу, независимо от реальной температуры мотора. Подробный разбор такой проблемы смотрите в этом видео

Современные блоки управления уже не кидаются в такие крайности и при обрыве цепи ДТОЖ анализируют данные с других датчиков (датчика температуры впускного воздуха, температуры масла, а иногда и топлива) и выстраивают виртуальную модель предположительной температуры антифриза.

Скрытые функции ДТОЖ: «виртуальный карбюратор» и сложные алгоритмы

Обычные функции вроде прогревочных оборотов и включения вентилятора — это лишь вершина айсберга. Вот в каких еще неочевидных процессах участвует датчик температуры охлаждающей жидкости.

Программный ускорительный насос («виртуальный карбюратор»)

В старых карбюраторах был механический носик (ускорительный насос), который впрыскивал порцию бензина при резком нажатии на газ.

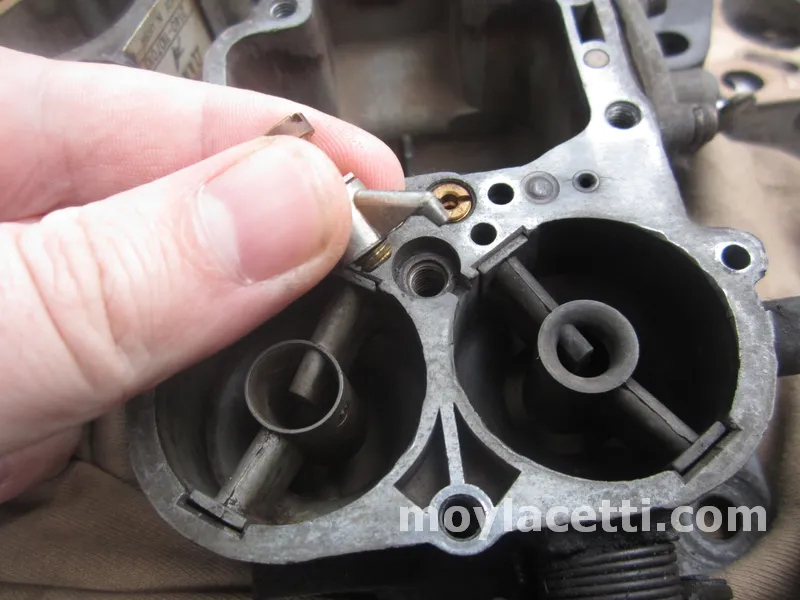

Механический распылитель ускорительного насоса в карбюраторе — В карбюраторе за обогащение смеси при резком газе отвечал механический носик («слоник»), а в инжекторе этот процесс контролирует ЭБУ с помощью ДТОЖ.

В инжекторе этот процесс полностью цифровой.

Когда водитель резко открывает дроссельную заслонку, воздух устремляется в цилиндры мгновенно, а тяжелое топливо испаряется медленнее и оседает на холодных стенках впускного коллектора, поэтому возникает провал тяги.

На объем дополнительного впрыска напрямую влияет ДТОЖ. На холодном моторе испаряемость бензина минимальна, поэтому по сигналу датчика ЭБУ заставляет форсунки лить больше топлива при резком нажатии педали газа, чем на прогретом двигателе.

Диагностика пропусков воспламенения

На большинстве автомобилей система фиксации пропусков зажигания активно работает только в строго заданном температурном диапазоне — обычно от +15 °C до +100…110 °C (точные пороги зависят от прошивки).

При температуре ниже +15 °C диагностика отключается, чтобы избежать ложных срабатываний из-за густого масла и нестабильного смесеобразования.
При перегреве регистрация пропусков также может блокироваться.

Управление автоматической коробкой передач (АКПП)

Многие замечают, что зимой АКПП первые несколько километров «затягивает» переключения и не переходит на высшую передачу. Это не неисправность: пока антифриз не прогреется до определенной температуры, ЭБУ запрещает коробке включать верхние передачи.

Это нужно для того, чтобы за счет повышенных оборотов быстрее прогреть двигатель, масло в трансмиссии и катализатор (что критически важно для экологии).

Управление клапаном продувки адсорбера

Адсорбер улавливает пары бензина из бака, после чего клапан продувки отправляет их во впускной коллектор.

На холодном моторе этот клапан закрыт. Если подать нестабильные пары топлива в непрогретый двигатель, нарушится смесеобразование и мотор начнет трясти. Продувка адсорбера запускается только после того, как ДТОЖ зафиксирует выход на стабильный температурный режим (обычно около +40 °C).

Защитное отключение кондиционера

Включение кондиционера создает серьезную дополнительную нагрузку на двигатель. Если температура охлаждающей жидкости достигает критических отметок (+100…105 °C), ЭБУ принудительно отключает муфту компрессора кондиционера, чтобы сбросить нагрузку и предотвратить перегрев. Работа кондиционера возобновится, как только температура упадет ниже нормы (обычно ниже +95 °C).

Что еще контролирует датчик температуры?

Помимо перечисленного, данные с ДТОЖ используются блоком управления для работы множества других систем:

Коррекция работы фазорегуляторов (система изменения фаз газораспределения);
Управление клапаном EGR (рециркуляция отработавших газов);
Регулировка производительности электрической помпы и управление электронным термостатом.

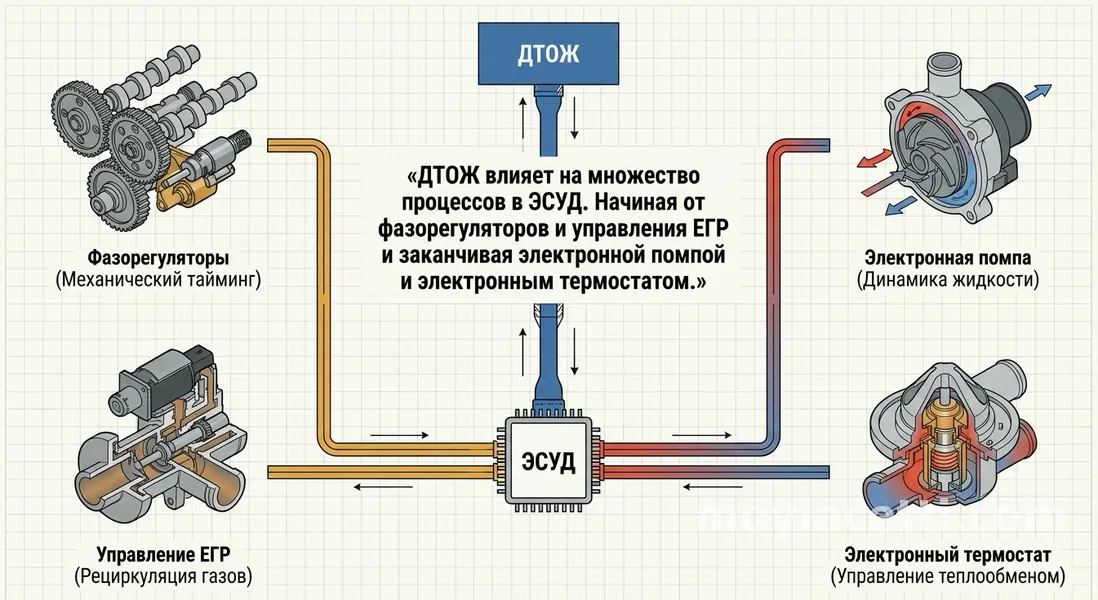

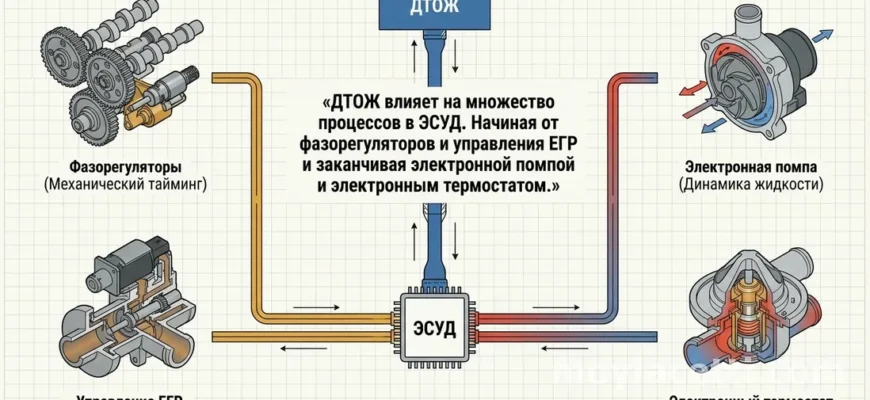

Схема влияния ДТОЖ в ЭСУД на работу фазорегуляторов, EGR, электронной помпы и термостата — ДТОЖ — базовая координата для управления фазорегуляторами, EGR, электронной помпой и термостатом. Без точных данных от этого датчика ЭСУД не может эффективно балансировать между мощностью, экологией и тепловой безопасностью.

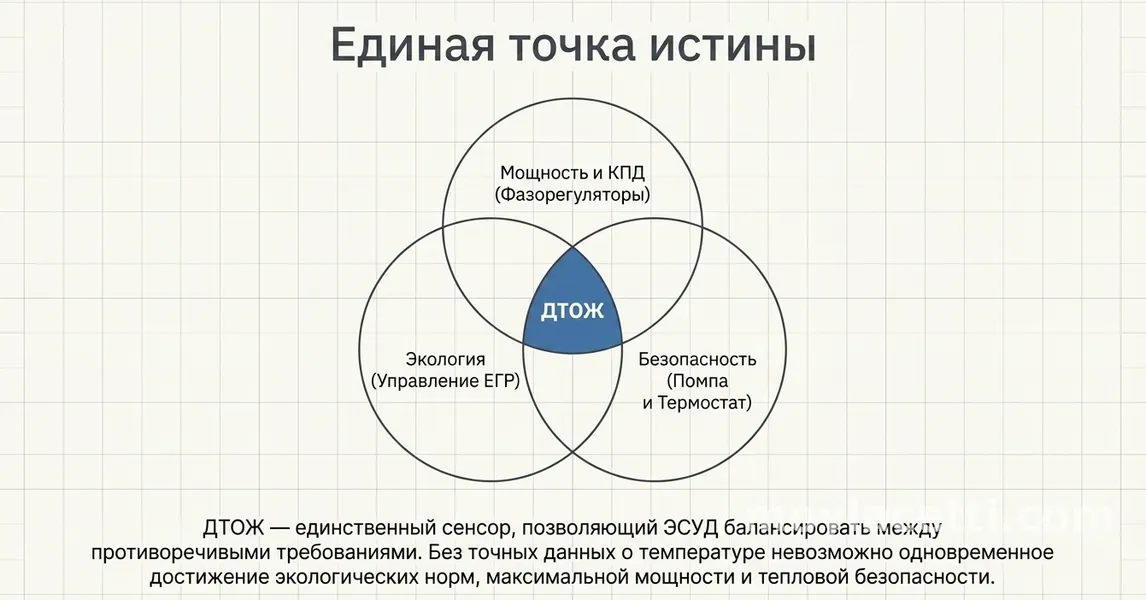

Влияние ДТОЖ на мощность двигателя, экологию ЕГР и безопасность системы охлаждения — ДТОЖ — единственный датчик, позволяющий ЭБУ одновременно балансировать между максимальной мощностью (фазорегуляторы), экологическими нормами (EGR) и тепловой безопасностью (помпа и термостат).

Как правильно проверить ДТОЖ: главная ошибка диагностики

Большинство автовладельцев считает: «Если на приборке нет значка Check Engine, значит, датчик исправен». Это опасное заблуждение.

Электронный блок управления проверяет не точность датчика, а лишь диапазон его сигнала (напряжение в цепи). Если показания укладываются в теоретически возможные рамки, ЭБУ считает датчик исправным.

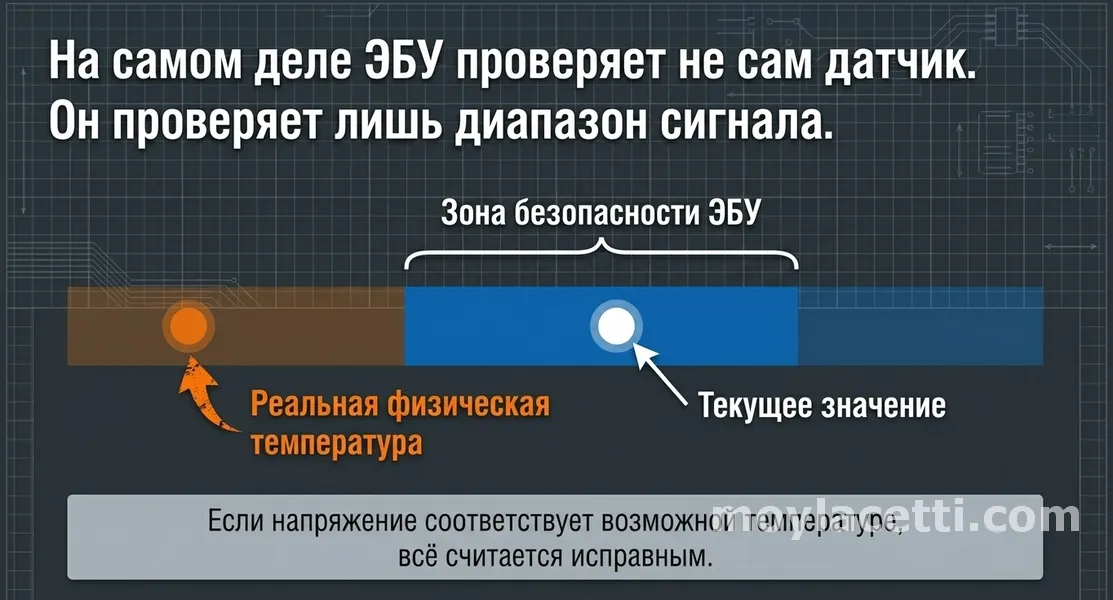

Почему ЭБУ не видит неисправность ДТОЖ и проверяет только диапазон сигнала — ЭБУ проверяет не реальную физическую температуру, а лишь попадание напряжения датчика в «зону безопасности» (допустимый диапазон).

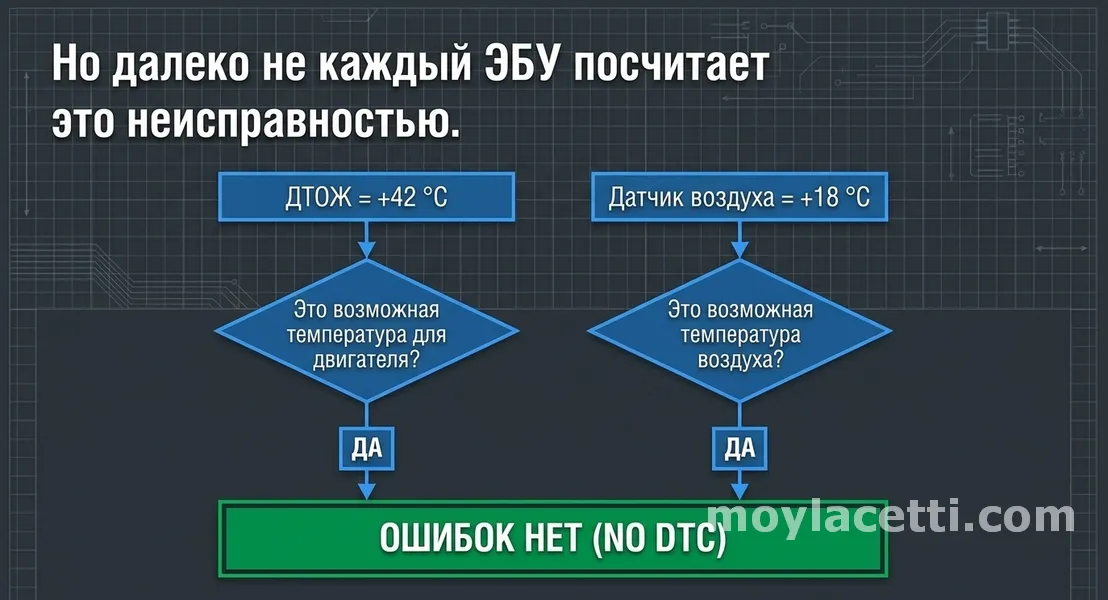

Пример скрытой неисправности:

Утро, автомобиль после ночной стоянки. Реальная температура на улице +18 °C.

Неисправный ДТОЖ сдвинул сопротивление и показывает ЭБУ температуру +42 °C.

Блок управления не покажет ошибку — ведь +42 °C вполне нормальная температура для мотора. Но из-за этого ЭБУ подаст обедненную смесь, и двигатель либо не запустится, либо будет долго троить и глохнуть.

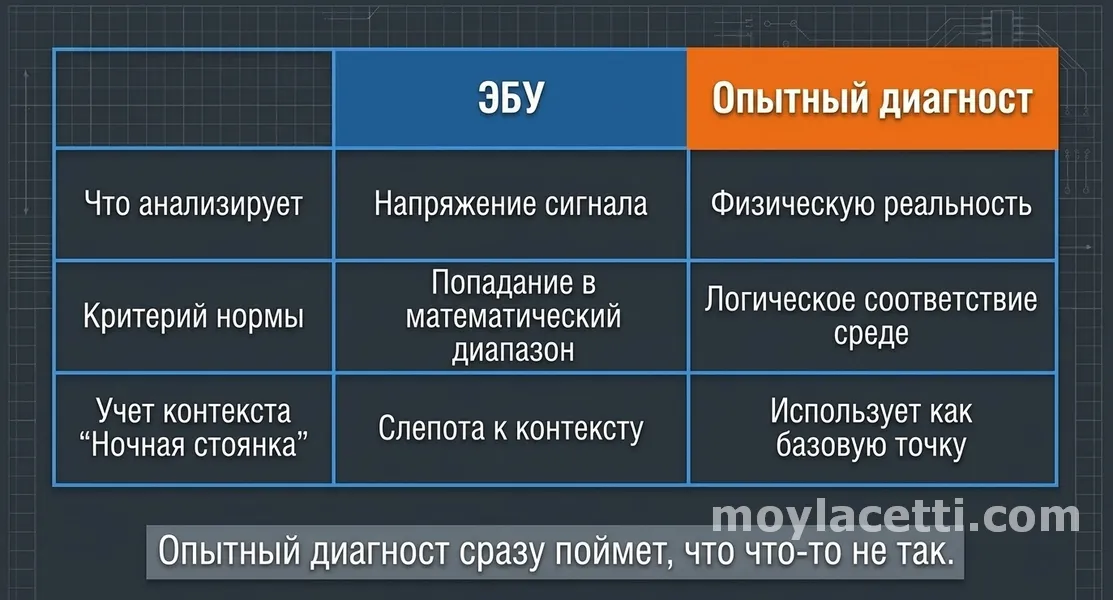

Сравнение логики ЭБУ и опытного диагноста при проверке датчика температуры охлаждающей жидкости — В отличие от ЭБУ, который слепо верит математическому диапазону, опытный диагност всегда анализирует физическую реальность и контекст среды.

Как проверить ДТОЖ без разборки?

Проверять датчик нужно не по наличию ошибок, а по корректности его фактических показаний с помощью обычного автомобильного сканера (например, ELM327):

Подключите сканер утром, до первого запуска двигателя (на абсолютно холодный мотор).
Сравните показания датчика температуры охлаждающей жидкости (ДТОЖ) и датчика температуры впускного воздуха (ДТВ).
После ночной стоянки их показания должны быть практически одинаковыми и соответствовать температуре окружающей среды. Если ДТОЖ сильно отклоняется, значит датчик требует замены, либо необходимо проверить его проводку.

Пошаговую инструкцию о том, как быстро проверить датчик сканером, даже не открывая капот, смотрите в этом моем видеоролике

Резюме

Датчик температуры охлаждающей жидкости это важнейший элемент системы управления двигателем. От его корректной работы зависит ресурс мотора, расход топлива, корректность работы АКПП, кондиционера и безопасность цилиндро-поршневой группы. Регулярно проверяйте корректность его показаний при диагностике, даже если на панели приборов нет ошибок.
