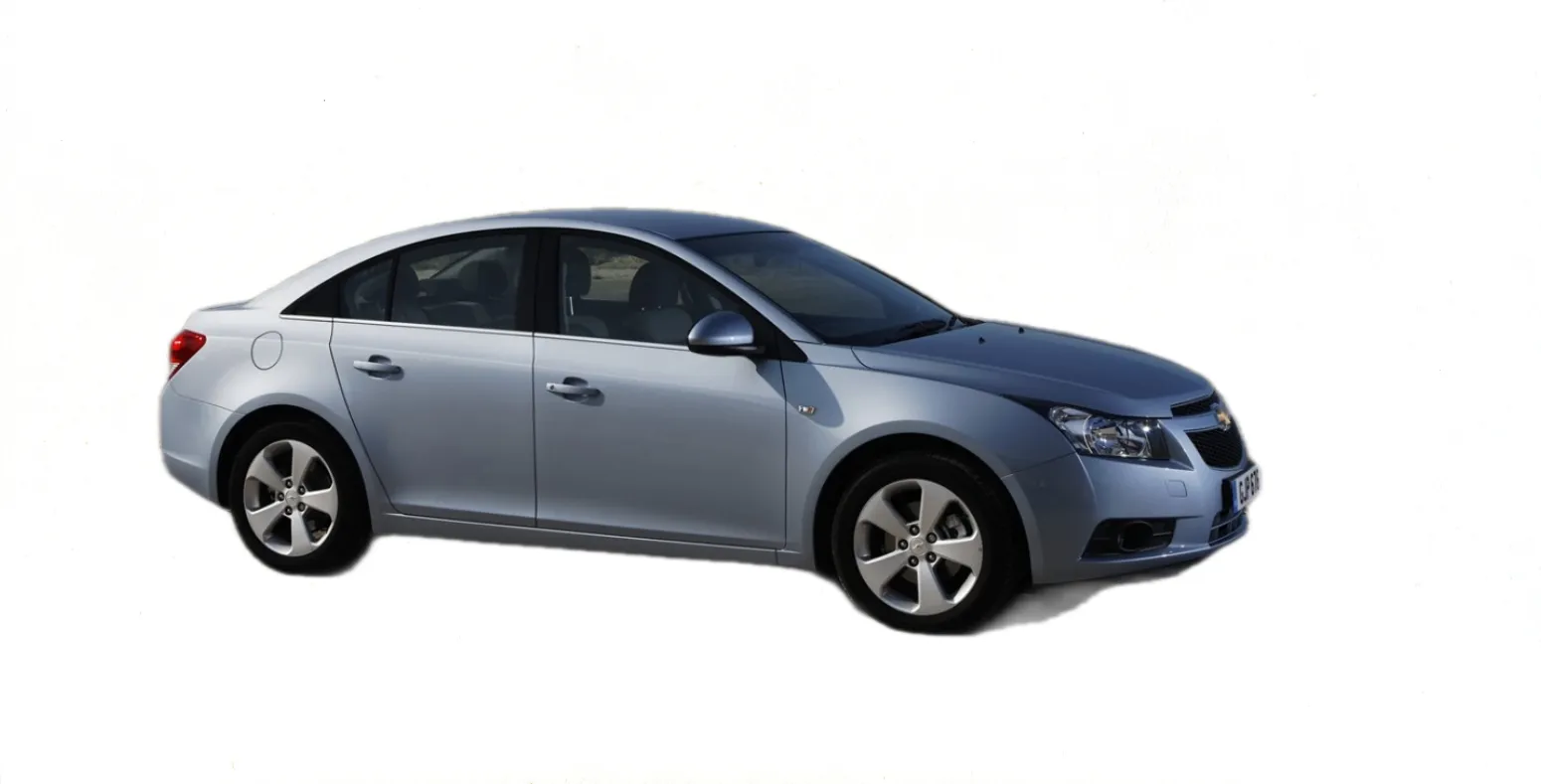

В таблице ниже приведены обозначения, которые вы можете встретить на электросхемах автомобиля Шевроле Круз и их перевод
| Обозначение | Наименование компонента |
|---|---|
| A11 | Аудиосистема |
| А22 | Клавиши управления аудиосистемой |
| АТ | Блок управления автоматической коробкой передач |
| В1 | Датчик давления хладагента в системе кондиционирования |
| B5LF | Датчик вращения левого переднего колеса |
| B5LR | Датчик вращения левого заднего колеса |
| B5RF | Датчик вращения правого переднего колеса |
| B5RR | Датчик вращения правого заднего колеса |
| B7D | Датчик температуры воздуха |
| В7Н | Датчик температуры воздуха |
| В10В | Датчик света |
| В22 | Датчик положения педали тормоза |
| В25В | Датчик положения педали сцепления |
| В39 | Датчик температуры испарителя кондиционера |
| В55 | Датчик открытия капота |
| В99 | Датчик углового перемещения руля |
| В119 | Датчик положения педали акселератора |
| В160 | Датчик дождя и света |
| С1 | Аккумуляторная батарея |
| CF5 | Блок управления электроприводом люка |
| E2LF | Лампа левого переднего габаритного огня |
| E2RF | Лампа правого переднего габаритного огня |
| E4N | Лампа левого указателя поворота |
| Е4Р | Лампа правого указателя поворота |
| Е5АА | Лампа левого заднего фонаря стоп-сигнала |
| Е5АВ | Лампа правого заднего фонаря стоп-сигнала |
| Е5Е | Лампа левого заднего габаритного огня |
| E5F | Лампа правого заднего габаритного огня |
| Е7 | Лампа фонарей освещения номерного знака |
| E8S | Лампа освещения порога |
| E13L | Левая фара |
| E13R | Правая фара |
| E32F | Передний прикуриватель |
| F1 – F70 | Предохранители |
| G12 | Топливный насос |
| G13 | Генератор |
| G24 | Омыватель ветрового стекла |
| G101 – G402 | Штекерные соединители (точки подключения/массы) |
| IGN11 | Выключатель (замок) зажигания |
| J100 – J500 | Штекерные колодки |
| JL9 | Гидроэлектронный модуль ABS |
| К8 | Электровентилятор системы отопления, кондиционирования и вентиляции |
| К9 | Диагностический разъем |
| К17 | Гидроэлектронный модуль ABS |
| К20 | Электронный блок управления двигателем |
| К27 | Реле топливного насоса |
| К29 | Реле обогрева сидений |
| К36 | Пневматический ограничитель |
| К38 | Сигнализация |
| К41 | Парктроник |
| К43 | Модуль управления гидроусилителем рулевого управления |
| К60 | Рулевая колонка |
| К71 | Блок управления коробкой передач |
| К77 | Центральный замок |
| К84 | Реле центрального замка |
| К85 | Датчик непристегнутых ремней |
| КС7 | Розетка заднего пассажира |
| KR3 | Реле звукового сигнала |
| KR11 | Реле насоса омывателя ветрового стекла |
| KR12B | Реле стеклоочистителя ветрового окна |
| KR12C | Реле переключения скорости стеклоочистителя ветрового окна |
| KR20A / B / F | Реле вентилятора системы охлаждения |
| KR20E | Реле переключения скорости вращения вентилятора системы охлаждения |
| KR23A | Реле топливного насоса |
| KR27 | Реле стартера |
| KR29 | Реле муфты компрессора кондиционера |
| KR48 | Реле дальнего света фар |
| KR70 | Вспомогательное реле |
| KR73 | Реле зажигания |
| KR75 | Силовое реле |
| M6L | Датчик температуры окружающего воздуха |
| М8 | Электровентилятор |
| M29L | Электрокорректор света левой фары |
| M29R | Электрокорректор света правой фары |
| М37 | Замок двери |
| М46 | Рециркуляция |
| МТ | Блок управления механической коробкой передач |
| М64 | Стартер |
| М75 | Электродвигатель стеклоочистителя ветрового стекла |
| Р2 | Сигнальная лампа положения селектора автоматической коробки передач |
| Р6 | Часы |
| Р9 | Информационный дисплей |
| Р12 | Звуковой сигнал |
| Р14 | Сигнальная лампа неисправности системы подушек безопасности |
| Р16 | Панель приборов |
| Р18 | Сигнальная лампа разряда аккумуляторной батареи |
| Q2 | Муфта компрессора кондиционера |
| Q17A – Q17D | Топливные форсунки |
| S13D | Клавиша выключения блокировки дверей |
| S30 | Переключатель наружного освещения |
| S33 | Выключатель звукового сигнала |
| S38 / S39 | Выключатель (замок) зажигания |
| S43 | Сигнализация |
| S48C | Блок управления панелью приборов |
| S52 | Пульт регулировки наружных зеркал заднего вида |
| S58 | Реле открытия багажника |
| S70L | Рычаг переключателя указателей поворота и включения дальнего света фар |
| S70R | Рычаг переключателя очистителя и омывателя ветрового стекла |
| S72 / S88 | Клавиши электропривода люка |
| S78 | Рычаг переключателя указателя поворота и включения дальнего света фар |
| S80 | Рычаг переключателя очистителя и омывателя ветрового стекла |
| Т4Е | Антенна сотового телефона и навигационная антенна |
| Т8 | Катушка зажигания |
| Х50А / B / D | Монтажный блок реле, предохранителей и плавких вставок |
| Х51А | Монтажный блок предохранителей в панели приборов |
| Х80Н | Розетка в центральной консоли для питания дополнительного оборудования |
| Х84 | Диагностический разъем |
| Х85 | Контактное кольцо подушки безопасности |
| Х90 – Х920 | Штекерные колодки (соединительные разъемы) |
| UA0 | Противоугонная система |
