Датчики Лачетти и их назначение

В этой статье подробно рассмотрим датчики Лачетти и их назначение.

В состав системы управления двигателем Шевроле Лачетти входит десяток датчиков, которые мгновенно сообщают данные для ЭБУ, которая, в свою очередь, изменяет режимы работы двигателя.

Вот мы их и рассмотрим.

Какие существуют Датчики Лачетти и их назначение

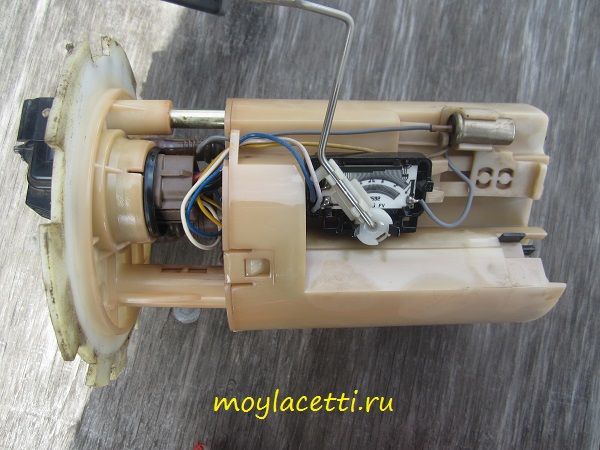

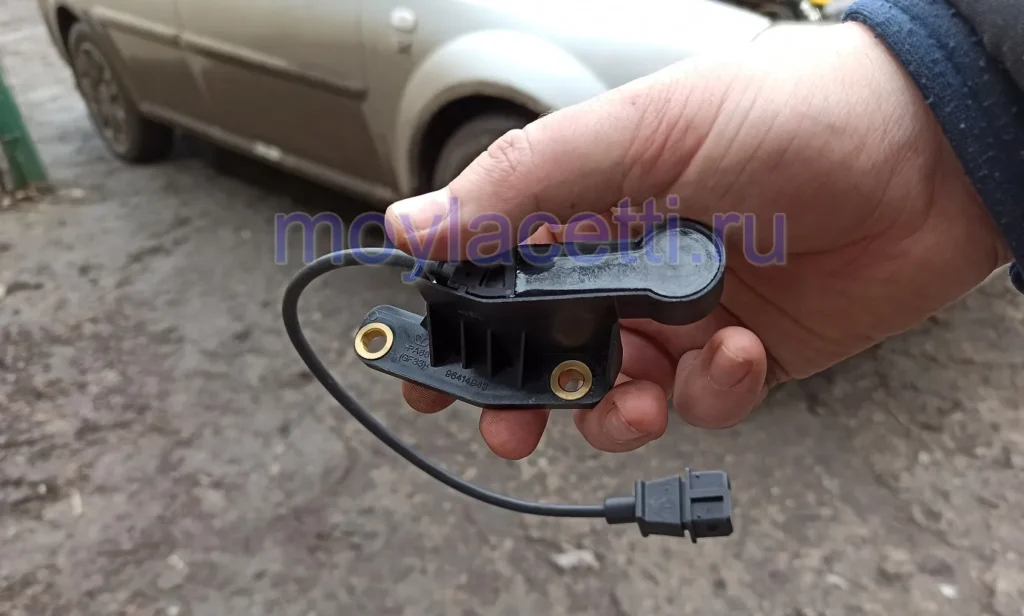

Датчик положения коленчатого вала Лачетти

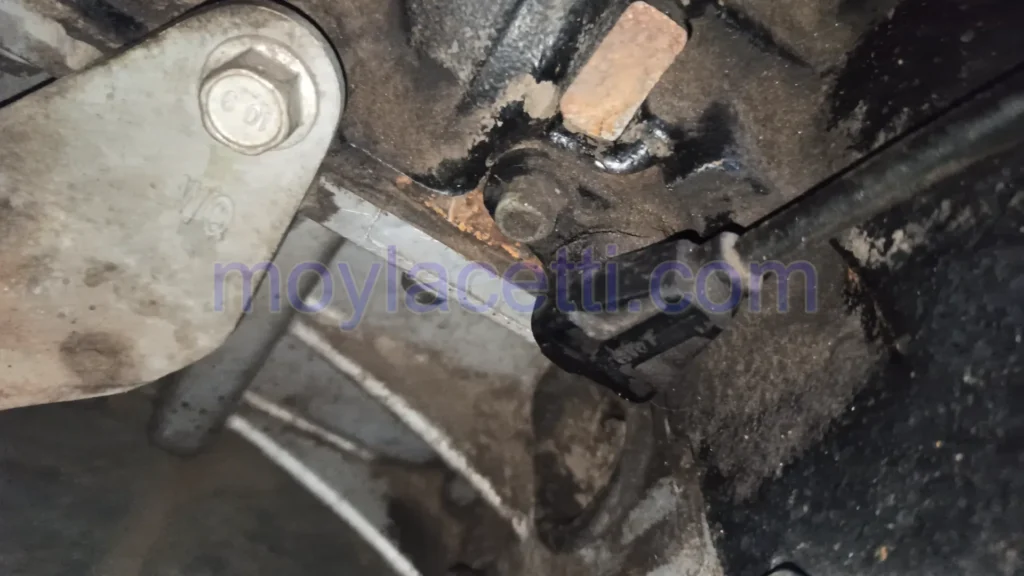

Датчик положения коленчатого вала Шевроле Лачетти установлен в нижней части блока цилиндров возле маховика под масляным фильтром.



По сигналам этого датчика ЭБУ определяет частоту вращения коленчатого вала и его положение.

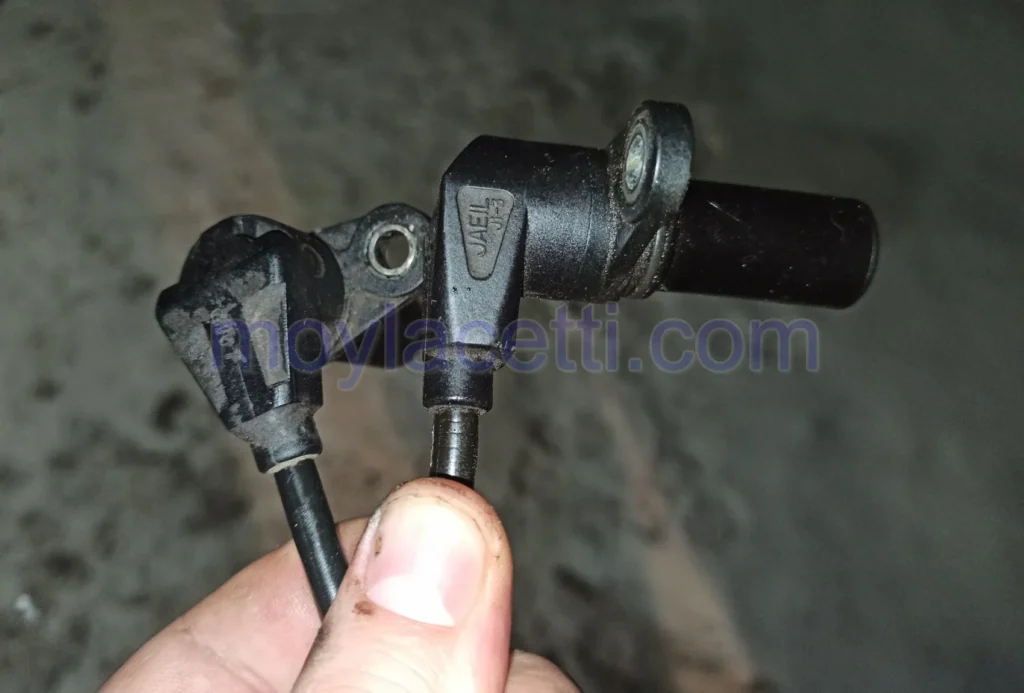

Датчик положения коленчатого вала Шевроле Лачетти (ДПКВ)  — индуктивного типа, реагирует на прохождение вблизи своего сердечника зубьев задающего диска, прикрепленного к щеке коленчатого вала 4-го цилиндра. Зубья расположены на диске с интервалом 6°.

Для определения положения коленчатого вала два зуба из 60 срезаны. Благодаря этому образуется широкий паз.
При прохождении этого паза мимо датчика в нем генерируется опорный импульс синхронизации. Установочный зазор между сердечником датчика и вершинами зубьев составляет примерно 1,3 мм. При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика — в его обмотке наводятся импульсы напряжения переменного тока. По количеству и частоте этих импульсов ЭБУ рассчитывает фазу и длительность импульсов управления форсунками и катушками зажигания.

На большинстве автомобилей датчик положения коленчатого вала — единственный, при неисправности которого работа двигателя невозможна, но на Лачетти двигатель может работать и без него. При неисправности ДПКВ Лачетти, блок управления двигателем переходит в аварийный режим и осуществляет управление системой управления двигателем по датчику положения распределительного вала (ДПРВ). При этом запуск двигателя происходит чуть дольше обычного. При выходе из строя и ДПРВ, двигатель запустить не удастся.

Замена датчика положения коленчатого вала Лачетти

Датчик положения распределительного вала Лачетти

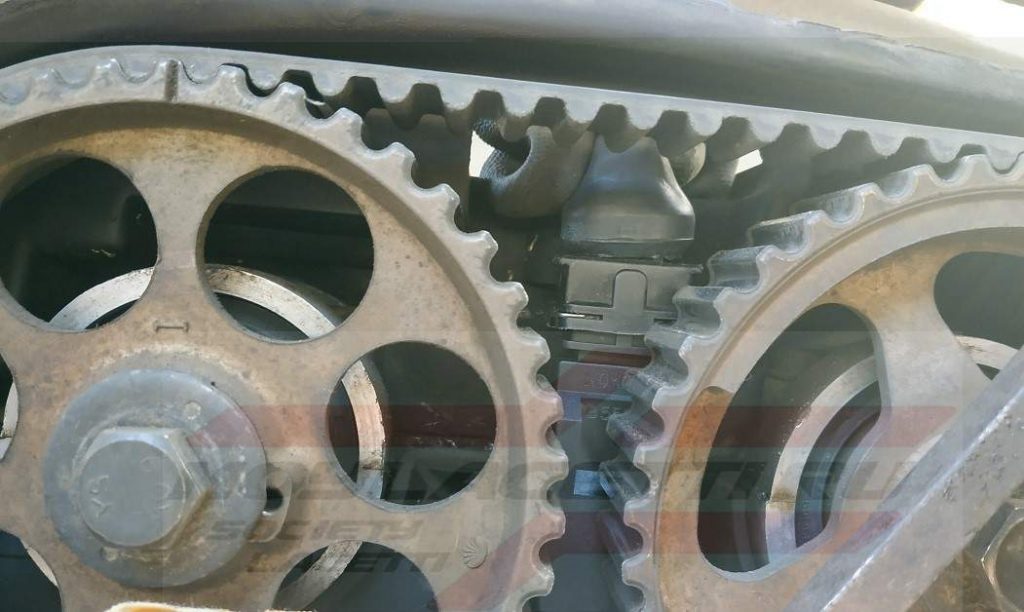

Датчик положения распределительных валов Шевроле Лачетти установлен на головке блока цилиндров у задней крышки ремня привода ГРМ.

По сигналам этого датчика ЭБУ отслеживает положение распределительного вала выпускных клапанов для синхронизации открытия топливных форсунок в соответствии с рабочими тактами в цилиндрах двигателя.

При неисправности датчика положения распределительного вала ЭБУ Лачетти переходит на резервную (аварийную) программу работы. При этом на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. Замена датчика положения распределительного вала Шевроле Лачетти

Проверка проводки датчика положения распредвалов Лачетти

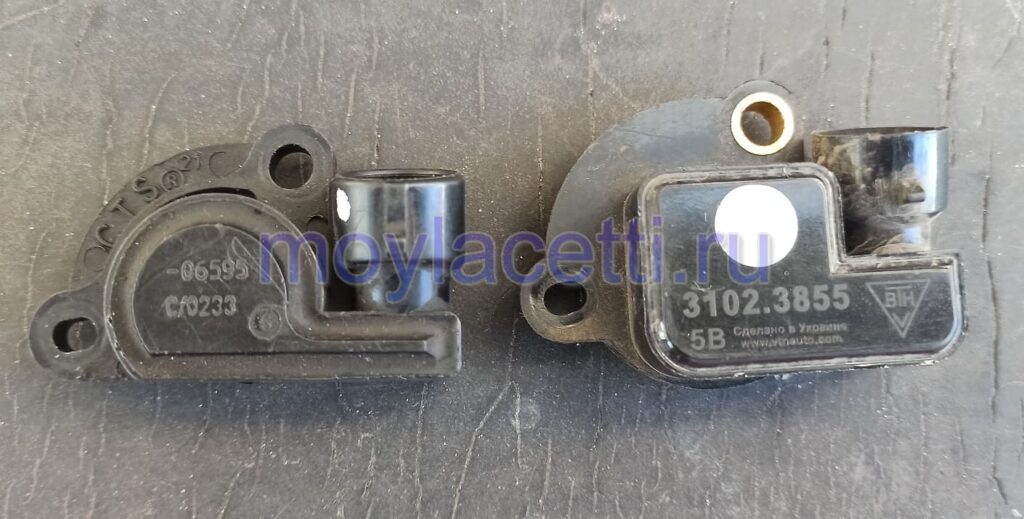

Датчик положения дроссельной заслонки Лачетти

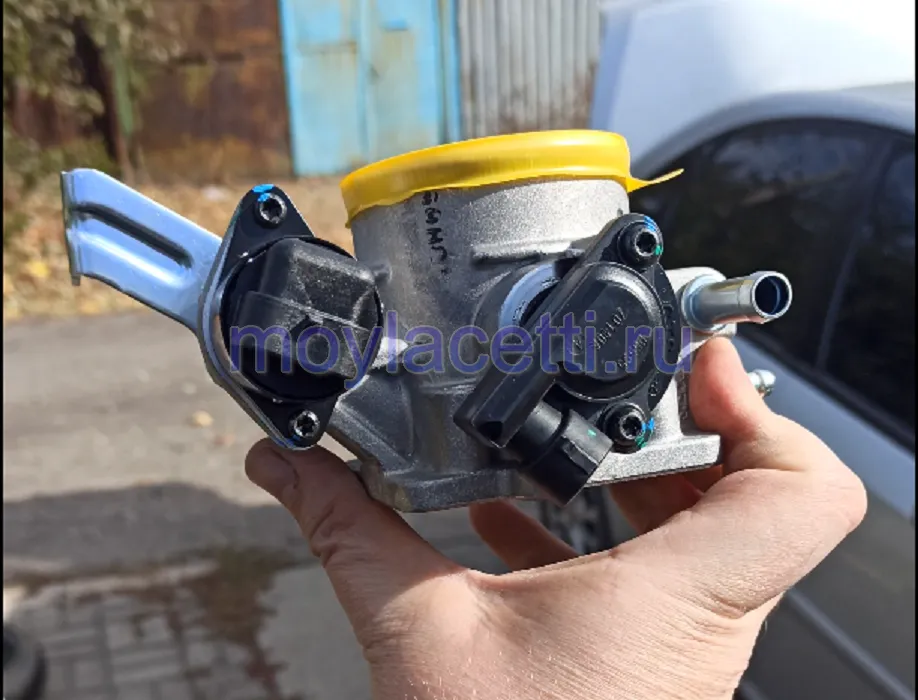

Датчик положения дроссельной заслонки Шевроле Лачетти установлен на дроссельном узле и объединен в одном корпусе с регулятором холостого хода.

По сигналам датчика ЭБУ определяет положение дроссельной заслонки, косвенно указывающее на нагрузку двигателя. В зависимости от показаний датчика ЭБУ корректирует состав топливовоздушной смеси в соответствии с положением дроссельной заслонки и определяет момент перехода двигателя в режим холостого хода.

Датчик положения дроссельной заслонки установлен на оси дроссельной заслонки и представляет собой резистор потенциометрического типа.
На один конец его резестивного элемента от ЭБУ подается стабилизированное напряжение +5,0 В, а другой соединен с «массой» электронного блока. С третьего вывода потенциометра, который соединен с осью дроссельной заслонки, снимается сигнал для блока управления. Измеряя выходное напряжение сигнала датчика, ЭБУ определяет текущее положение дроссельной заслонки для расчета угла опережения зажигания и длительности импульсов впрыска топлива, а также для управления регулятором холостого хода.

При неисправности датчика на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. Необходимо заменить целиком дроссельный узел в сборе с блоком регулятора холостого хода и датчиком положения дроссельной заслонки.

Проверка датчика положения дроссельной заслонки, выключателя холостого хода и регулятора холостого хода

Датчик детонации Лачетти

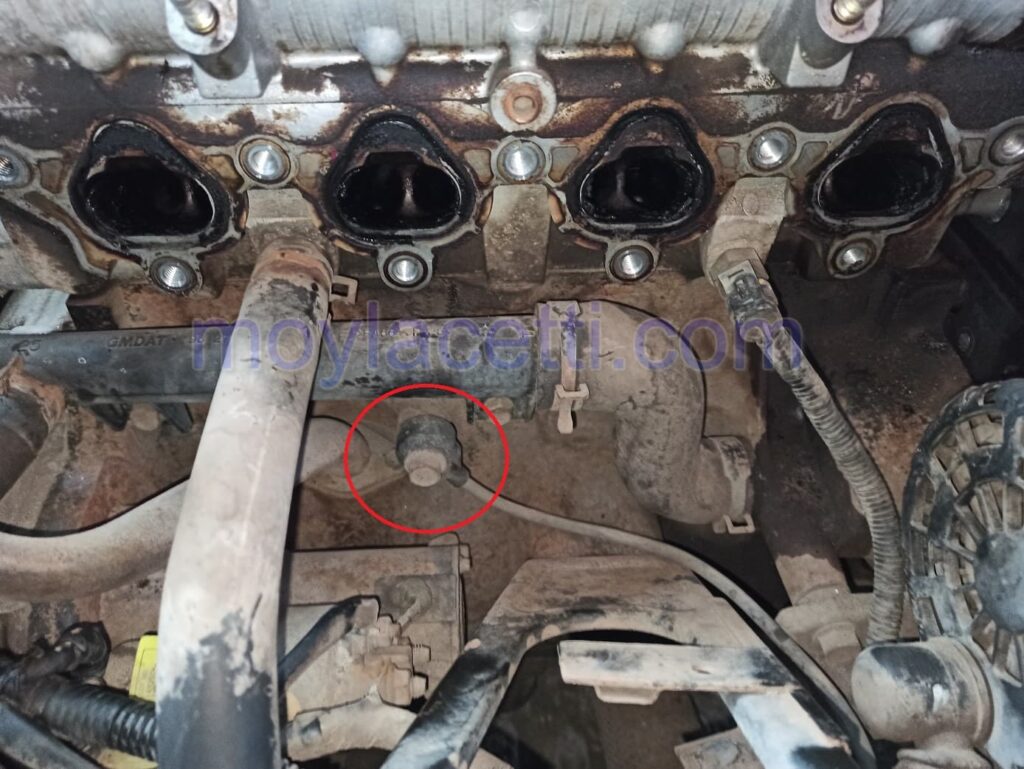

Датчик детонации Шевроле Лачетти установлен на блоке цилиндров двигателя возле опорного кронштейна впускного трубопровода в зоне 3-го цилиндра.

По сигналам датчика детонации ЭБУ производит корректировку угла опережения зажигания на скоростях более 90 км/ч, удерживая его на границе возникновения детонации, что является оптимальным для работы двигателя.

Пьезокерамический чувствительный элемент датчика генерирует сигнал переменного напряжения, амплитуда и частота которого соответствуют параметрам вибраций стенки блока цилиндров двигателя. При возникновении детонации амплитуда вибраций определенной частоты возрастает. При этом для подавления детонации ЭБУ корректирует угол опережения зажигания в сторону более позднего.

При неисправности датчика детонации ЭБУ переходит на резервную программу работы, на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. При этом возможно появление детонации (металлических стуков в двигателе при резком увеличении нагрузки), что крайне вредно для двигателя. Поэтому до места ремонта следует двигаться не спеша, без резких ускорений. Диагностика и замена датчика детонации Шевроле Лачетти

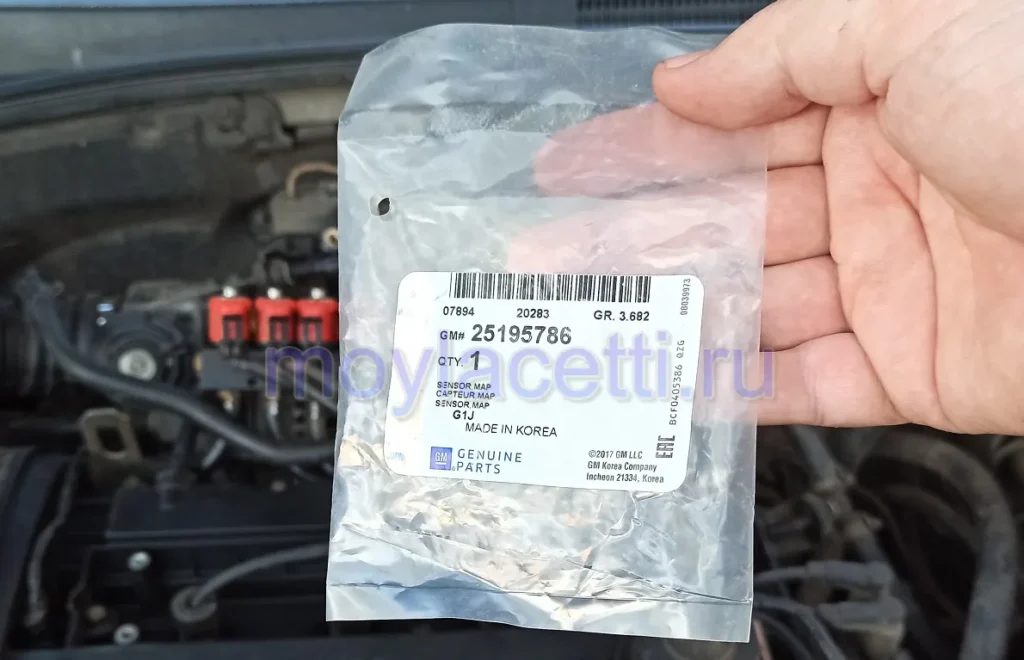

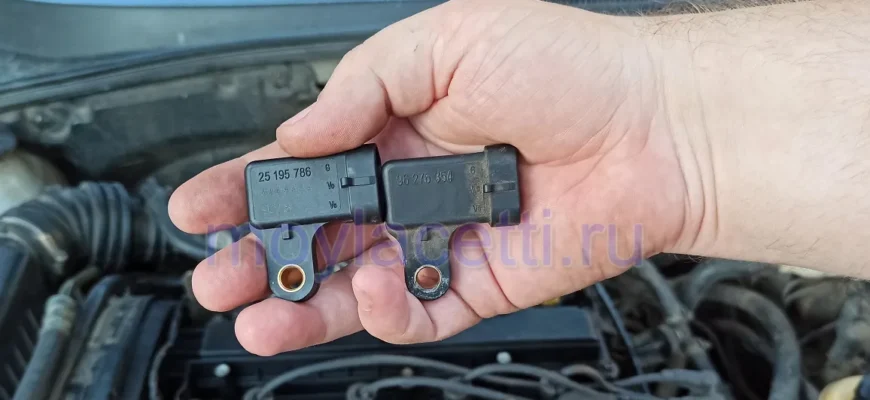

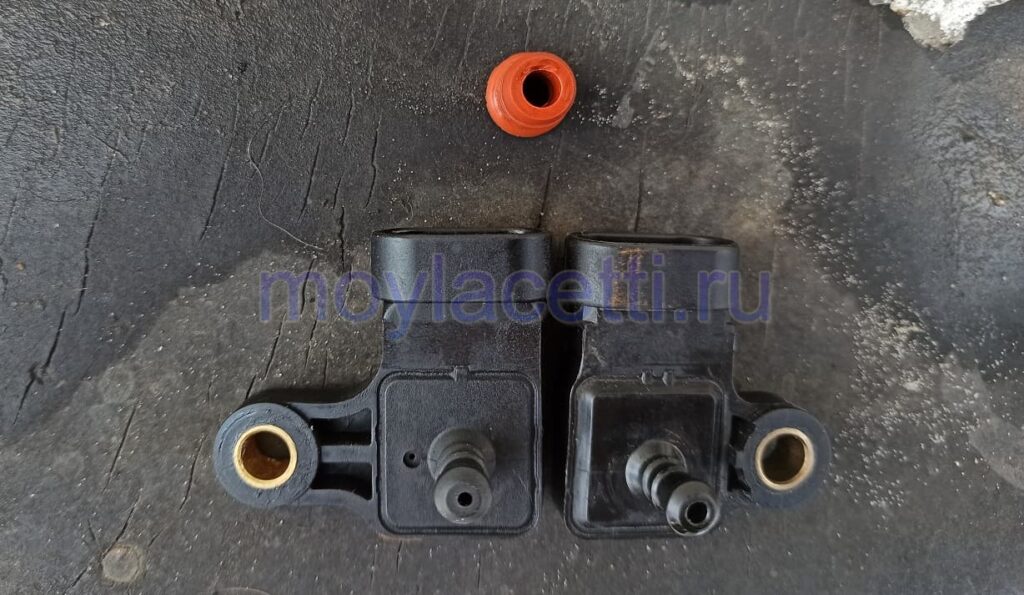

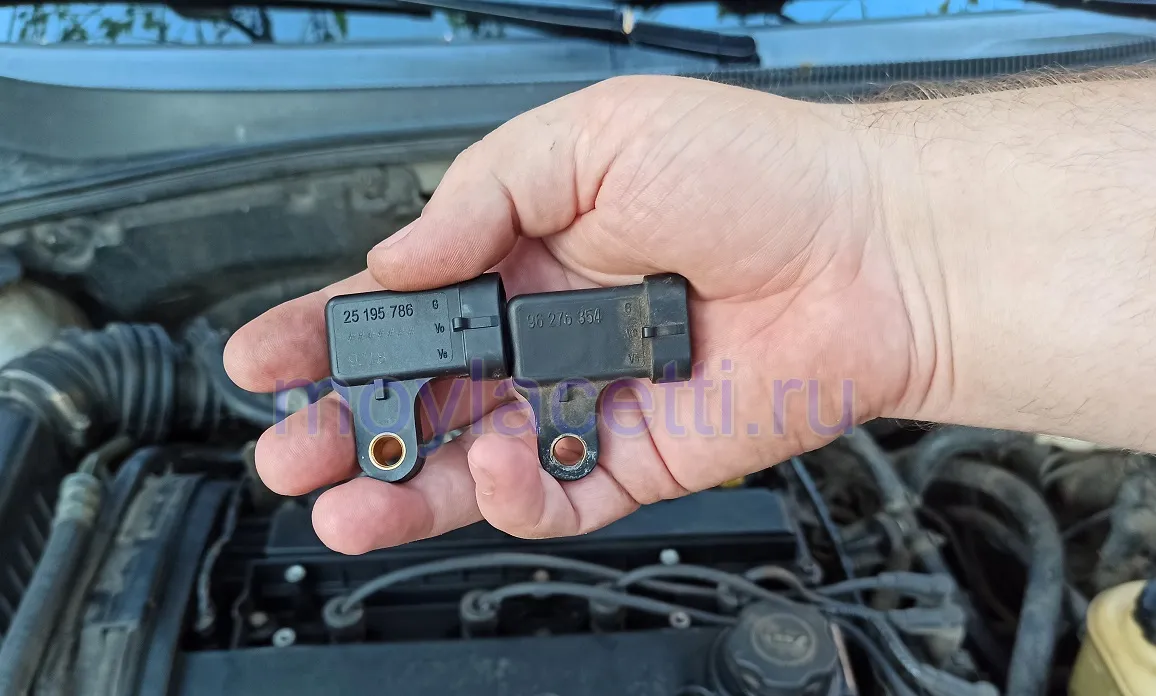

Датчик абсолютного давления Лачетти

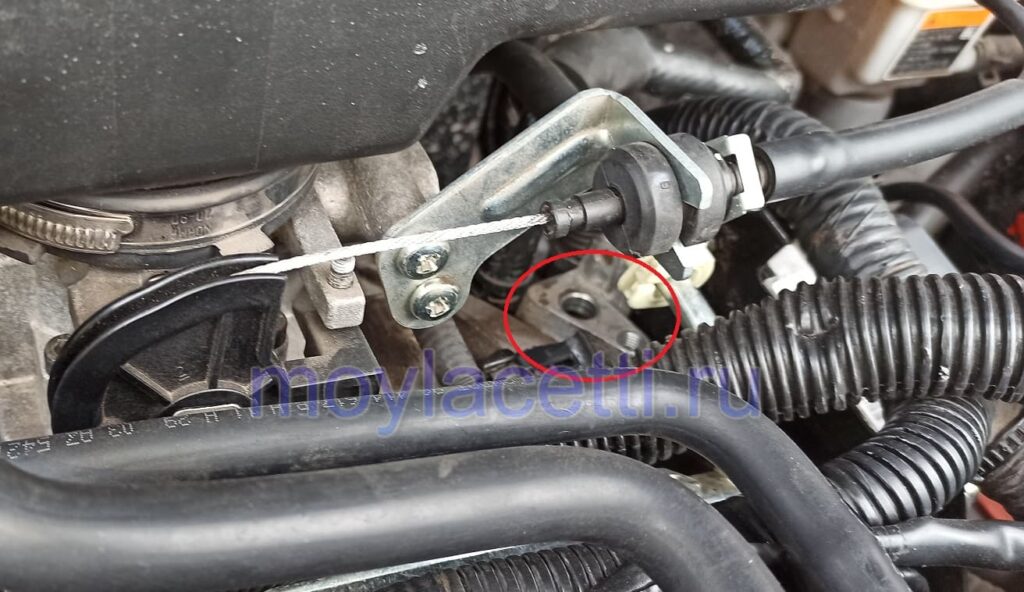

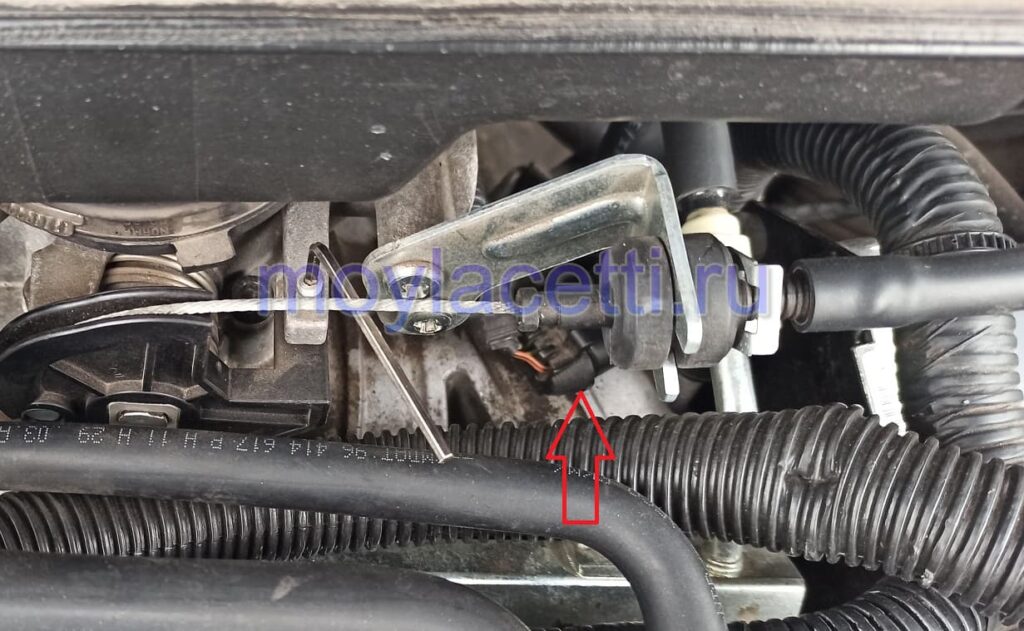

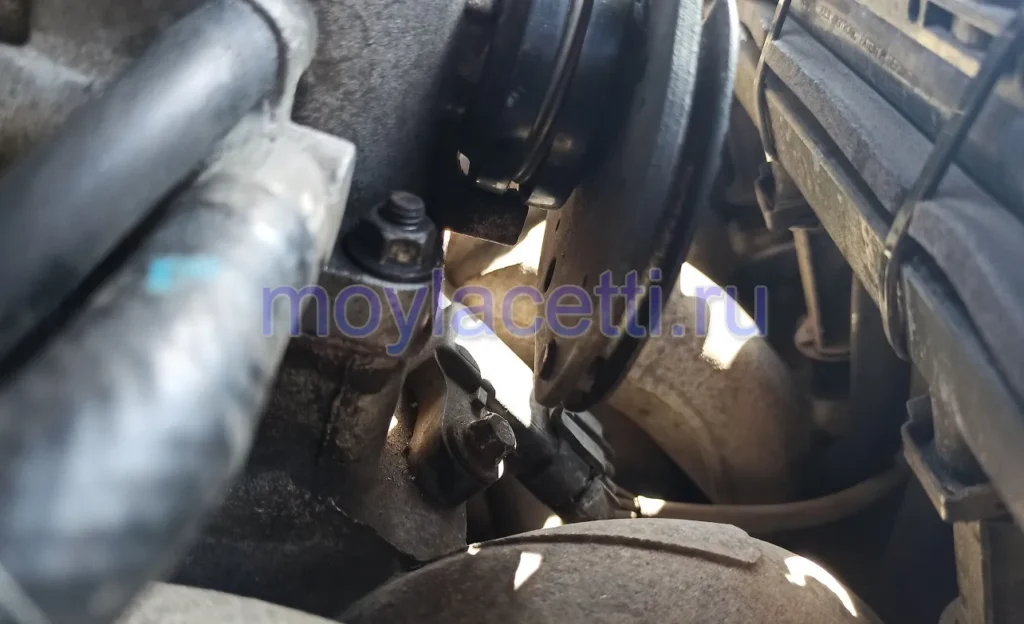

Датчик абсолютного давления Шевроле Лачетти установлен на впускном трубопроводе.

По сигналам датчика абсолютного давления ЭБУ определяет величину разрежения во впускном трубопроводе, косвенно указывающую на нагрузку двигателя. В соответствии с этими показаниями ЭБУ корректирует пропорции топливовоздушной смеси в соответствии с режимом работы двигателя.

Датчик абсолютного давления (разрежения) воздуха во впускном трубопроводе соединен трубкой с его ресивером.  Для подачи большего количества топлива при большом угле открытия дроссельной заслонки (разрежение во впускном трубопроводе незначительное) ЭБУ увеличивает время работы топливных форсунок.
При уменьшении угла открытия дроссельной заслонки разрежение во впускном трубопроводе увеличивается, и ЭБУ, обрабатывая сигнал, сокращает время работы форсунок. Датчик абсолютного давления воздуха во впускном трубопроводе позволяет ЭБУ вносить коррективы в работу двигателя при изменении атмосферного давления в зависимости от высоты над уровнем моря.

При неисправности датчика ЭБУ переходит на резервную программу работы и на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. Замена датчика абсолютного давления во впускном трубопроводе двигателя Шевроле Лачетти.

Проверка и замена трубок датчика абсолютного давления Лачетти

Датчики концентрации кислорода Лачетти

На автомобиле установлены два датчика концентрации кислорода: один на выпускном коллекторе (управляющий),…

…второй — на приемной трубе (диагностический).

Управляющий датчик концентрации кислорода представляет собой гальванический источник тока, выходное напряжение которого зависит от концентрации кислорода в окружающей датчик среде. По сигналу от датчика о наличии кислорода в отработавших газах ЭБУ корректирует подачу топлива форсунками так, чтобы состав рабочей смеси был оптимальным для эффективной работы каталитического нейтрализатора отработавших газов.
Кислород, содержащийся в отработавших газах, после вступления в химическую реакцию с электродами датчика создает разность потенциалов на выходе датчика, изменяющуюся приблизительно от 0,1 В до 0,9 В.
Низкий уровень сигнала соответствует бедной смеси (наличие кислорода), а высокий уровень — богатой (кислород отсутствует). Когда датчик находится в холодном состоянии, выходной сигнал датчика отсутствует, т. к. его внутреннее сопротивление в этом состоянии очень высокое — несколько МОм (система управления двигателем работает по разомкнутому контуру).
Для нормальной работы датчик концентрации кислорода должен иметь температуру не ниже 300 °C.
С целью быстрого прогрева датчика после пуска двигателя в датчик встроен нагревательный элемент, которым управляет ЭБУ. По мере прогрева сопротивление датчика падает, и он начинает генерировать выходной сигнал. Тогда ЭБУ начинает учитывать сигнал датчика концентрации кислорода для управления топливоподачей в режиме замкнутого контура.
Датчик концентрации кислорода может выйти из строя в результате применения этилированного бензина или использования при сборке двигателя герметиков, содержащих в большом количестве силикон (соединения кремния) с высокой летучестью. Испарения силикона могут попасть через систему вентиляции картера в камеру сгорания двигателя. Присутствие соединений свинца или кремния в отработавших газах может привести к выходу датчика из строя.

Главной функцией диагностического датчика двигателя Шевроле Лачетти является оценка эффективности работы каталитического нейтрализатора отработавших газов.
Сигнал, генерируемый датчиком, указывает на наличие кислорода в отработавших газах после каталитического нейтрализатора. Если каталитический нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика.
Принцип работы диагностического датчика такой же, как и у управляющего датчика концентрации кислорода.

При неисправности датчиков концентрации кислорода ЭБУ переходит на резервную программу работы, на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. Вот статья Замена датчика кислорода Лачетти

Датчик температуры охлаждающей жидкости Лачетти

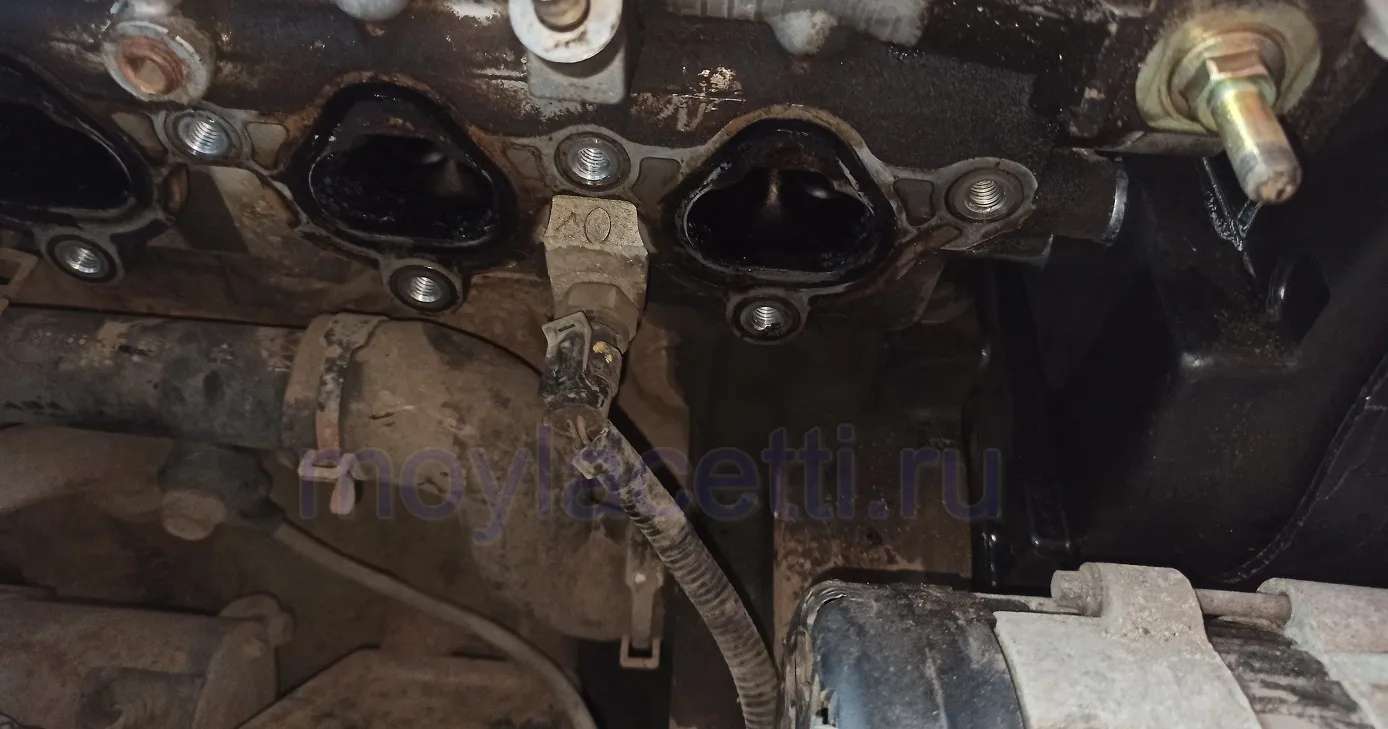

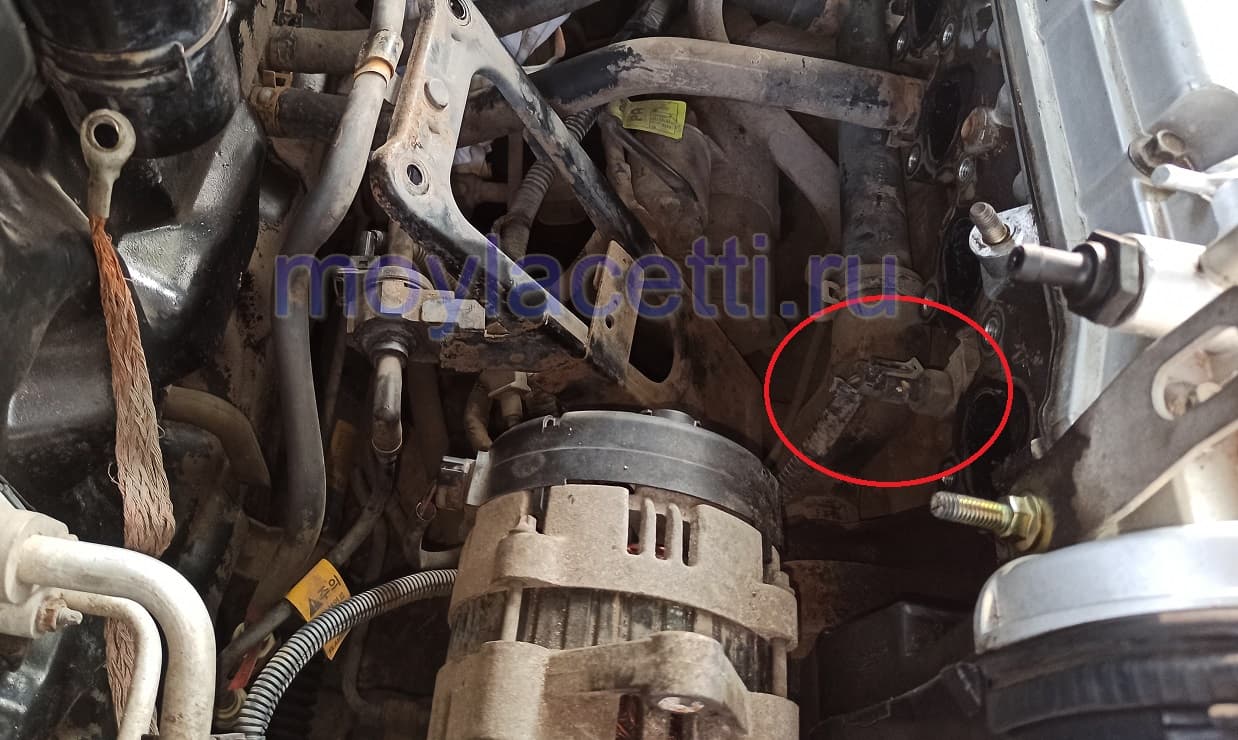

Датчик температуры охлаждающей жидкости Шевроле Лачетти расположен под впускным трубопроводом между первым и вторым цилиндрами двигателя.

Датчик информирует ЭБУ о температуре охлаждающей жидкости, что необходимо для правильной регулировки состава топливо воздушной смеси и момента зажигания, особенно при запуске двигателя.

Датчик представляет собой терморезистор с отрицательным температурным коэффициентом, т. е. его сопротивление уменьшается при повышении температуры. ЭБУ подает на датчик через резистор стабилизированное напряжение +5,0 В и по падению напряжения на датчике рассчитывает температуру охлаждающей жидкости.



При неисправности датчика температуры охлаждающей жидкости ЭБУ переходит на резервную программу работы, на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. При этом может быть затруднен запуск двигателя, особенно после длительной стоянки. Диагностика и замена датчика температуры охлаждающей жидкости Шевроле Лачетти.

Датчик температуры поступающего в цилиндры воздуха Лачетти

Датчик температуры поступающего в цилиндры воздуха Шевроле Лачетти расположен в торце впускного трубопровода.

Назначение датчика аналогично датчику температуры охлаждающей жидкости.



При неисправности датчика температуры поступающего в цилиндры воздуха ЭБУ переходит на резервную программу работы, на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. При этом затруднен запуск двигателя, особенно при низкой температуре окружающей среды. Диагностика и замена датчика температуры поступающего в цилиндры воздуха Шевроле Лачетти

Датчик скорости Лачетти

Датчик скорости Шевроле Лачетти установлен на коробке передач.

Датчик информирует ЭБУ о текущей скорости автомобиля. Принцип действия датчика скорости основан на эффекте Холла.
Шестерня привода датчика находится в зацеплении с шестерней, установленной на коробке дифференциала. Датчик выдает на ЭБУ прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес. ЭБУ определяет скорость автомобиля по частоте импульсов.

При неисправности датчика ЭБУ переходит на резервную программу, не работает спидометр и на щитке приборов загорается контрольная лампа неисправности системы управления двигателем.
