Схема кондиционера и климат-контроля Chevrolet Cruze J300 (2008–2016)

Принципиальные и цветные электрические схемы системы кондиционирования воздуха (A/C) и климат-контроля Chevrolet Cruze. Распиновка, датчики и блоки управления.

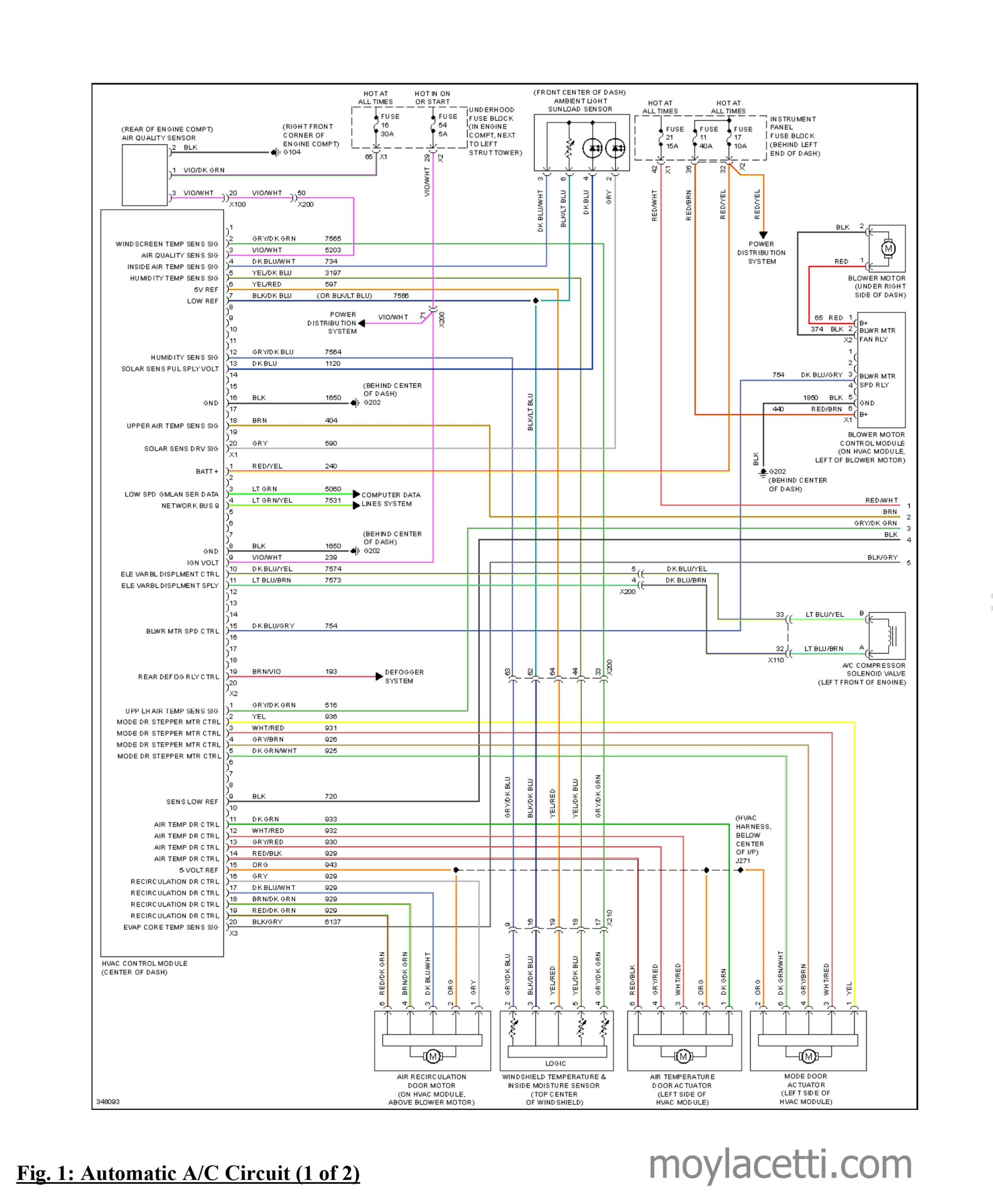

Принципиальная схема автоматического климат-контроля

Принципиальная электрическая схема автоматической системы кондиционирования воздуха (A/C, часть 1)

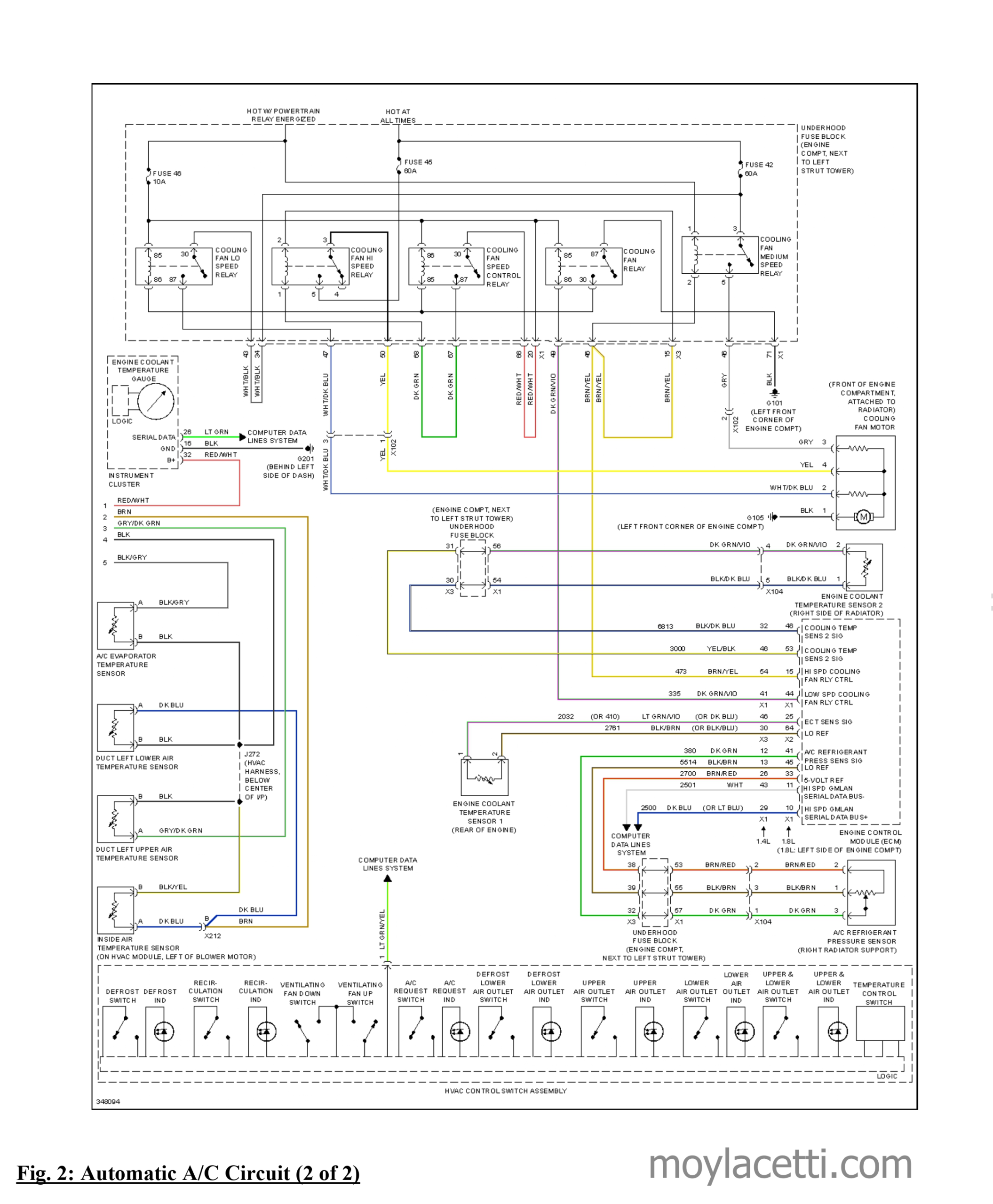

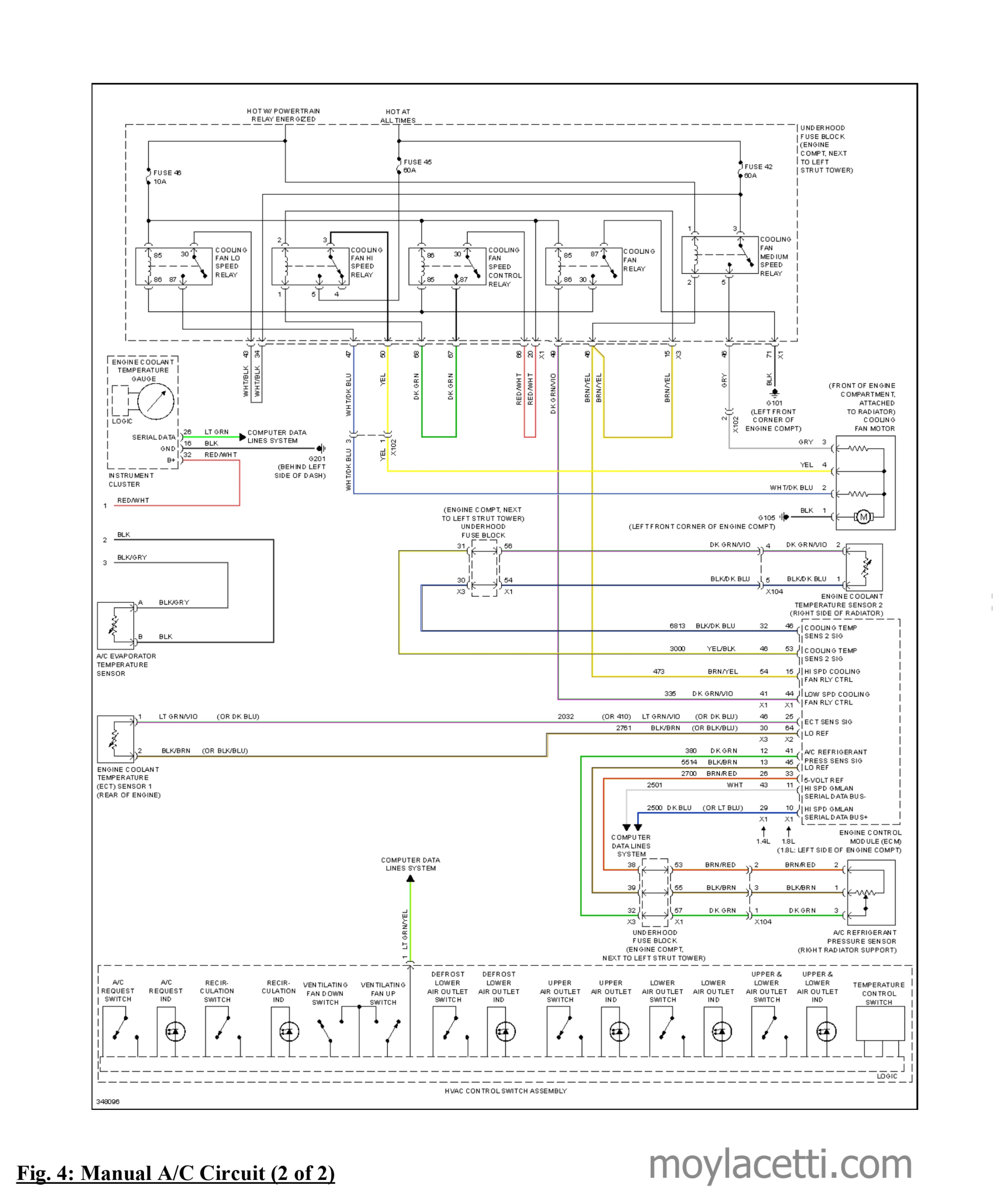

На следующей схеме изображена вторая часть цепи автоматической системы кондиционирования и охлаждения двигателя.

Показаны:

• Блок реле управления вентилятором охлаждения радиатора (Cooling Fan Speed Relays — Low, Medium, High) и предохранители (Fuse 40, 42, 46).

• Подключение к блоку управления двигателем (ECM) и комбинации приборов (Instrument Cluster).

• Датчики температуры (Engine Coolant Temperature Sensor 1 & 2, Evaporator Temperature Sensor, Duct Temperature Sensors).

• Датчик давления хладагента (A/C Refrigerant Pressure Sensor).

• Панель переключателей и кнопок управления HVAC (HVAC Control Switch Assembly).

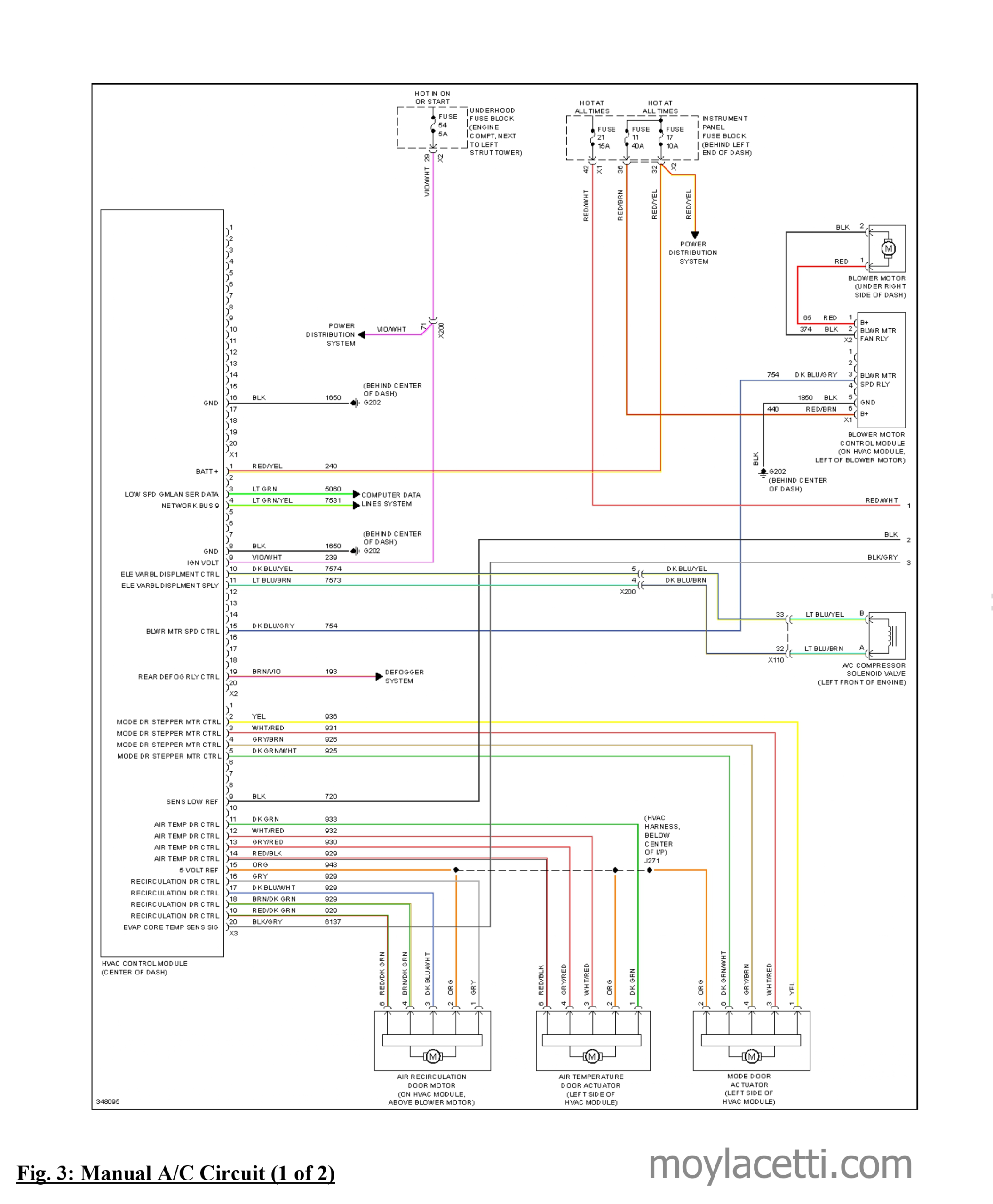

Принципиальная схема кондиционера с ручным управлением

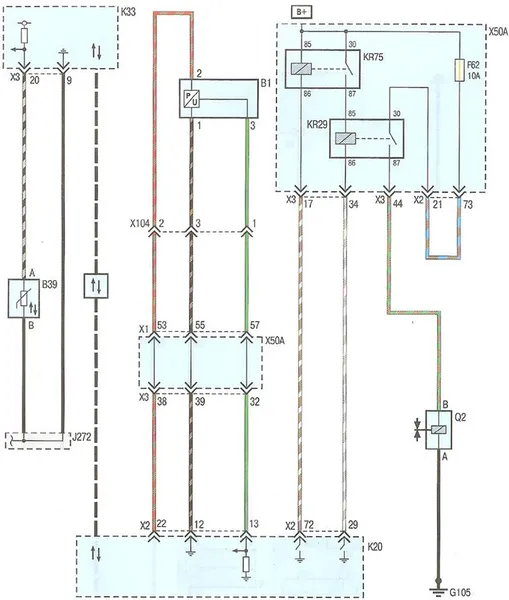

Цветная схема компрессора кондиционера, датчика давления и реле

На следующей цветной схеме показано подключение муфты компрессора кондиционера, датчика давления и сопутствующих реле/блоков управления для Chevrolet Cruze:

• Q2: Электромагнитная муфта компрессора кондиционера (A/C Compressor Clutch).
• B1: Датчик давления хладагента (A/C Pressure Sensor).
• B39: Датчик температуры испарителя (A/C Evaporator Temperature Sensor).
• KR29: Реле компрессора кондиционера (A/C Compressor Clutch Relay).
• KR75: Главное реле / реле зажигания (Powertrain / Ignition Relay).
• X50A: Подкапотный блок предохранителей и реле (Underhood Fuse Block), включая предохранитель F62 (10A).
• K20: Блок управления двигателем (ECM).
• K33: Блок управления климат-контролем / HVAC (HVAC Control Module).
• G105: Точка заземления на кузове/двигателе.

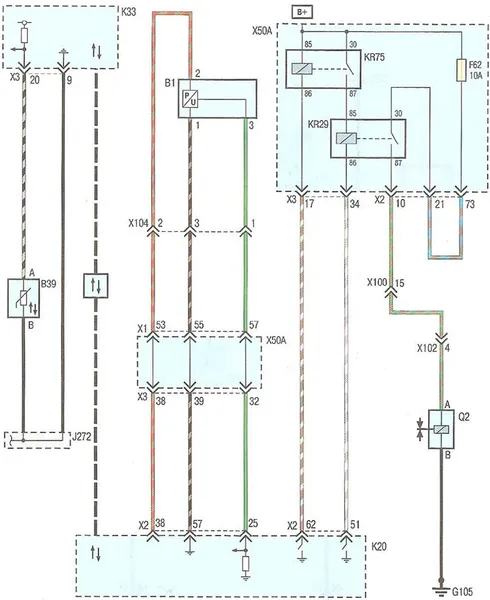

На этой схеме показано вариантное исполнение цепи компрессора кондиционера для Chevrolet Cruze (отличается транзитной трассировкой цепей через промежуточные разъемы X100 и X102, а также другими пинами управления в блоке K20 ECM):

• Q2: Электромагнитная муфта компрессора кондиционера (A/C Compressor Clutch).
• B1: Датчик давления хладагента (A/C Pressure Sensor).
• B39: Датчик температуры испарителя (A/C Evaporator Temperature Sensor).
• KR29: Реле компрессора кондиционера.
• KR75: Главное реле питания (Powertrain / Ignition Relay).
• X50A: Блок предохранителей и реле в моторном отсеке с предохранителем F62 (10A).
• X100, X102, X104: Промежуточные разъемы жгутов проводов.
• K20: Блок управления двигателем (ECM).
• K33: Блок управления климатической установкой / HVAC.
• G105: Точка соединения с «массой» на кузове/двигателе.

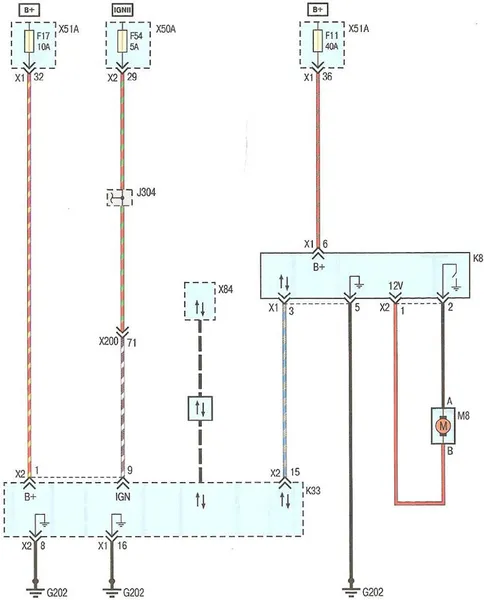

Цветная схема вентилятора отопителя салона, модуля скорости

На этой цветной схеме показана цепь питания и управления вентилятором отопителя (вентилятором салона/печки) для Chevrolet Cruze:

• M8: Электродвигатель вентилятора отопителя салона (Blower Motor).
• K8: Модуль управления вентилятором отопителя / электронный регулятор скорости (Blower Motor Control Module).
• K33: Блок управления климатической установкой / HVAC (HVAC Control Module).
• X51A: Салонный блок предохранителей (Fuse Block — Instrument Panel), содержащий:
  • Предохранитель F11 (40A) — силовой цепи вентилятора;
  • Предохранитель F17 (10A) — цепи питания блока климат-контроля.
• X50A: Подкапотный блок предохранителей с предохранителем F54 (5A) цепи зажигания (IGN II).
• J304, X200: Промежуточные соединения и разъемы жгута проводов.
• G202: Точка заземления («масса») в салоне автомобиля.

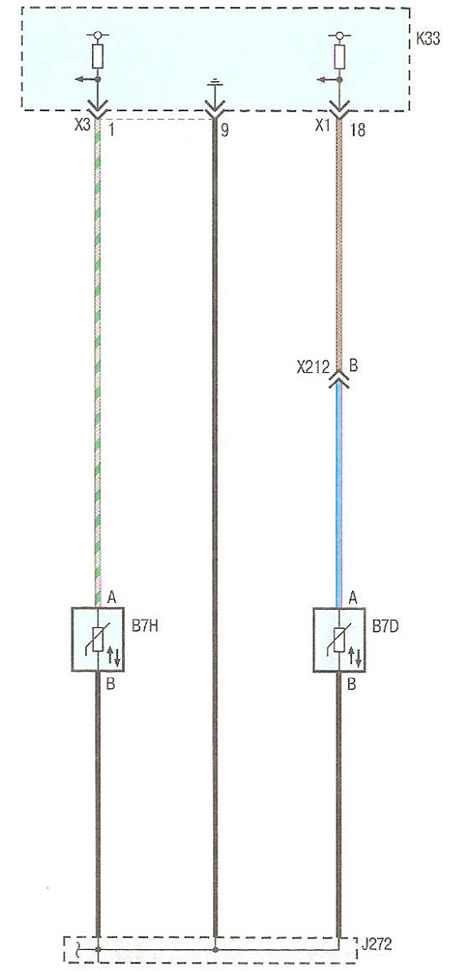

Цветная схема датчиков температуры воздуха в салоне (B7D) и воздуховодах (B7H)

На схеме:

• K33: Блок управления климатической установкой / климат-контролем (HVAC Control Module).
• B7H: Датчик температуры воздуха в воздуховоде (Air Duct Temperature Sensor).
• B7D: Датчик температуры воздуха в салоне (Inside Air Temperature Sensor).
• X212: Промежуточный разъем жгута проводов климатической установки.
• J272: Точка обжатия / соединительный сжим цепи «массы» (Ground splice).

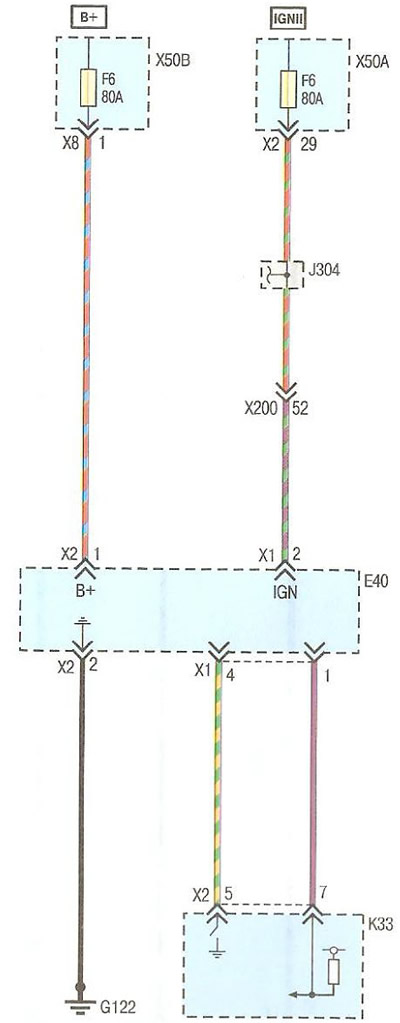

Цветная схема дополнительного электрического обогревателя воздуха салона (E40 / ТЭН 80A)

На схеме:

• E40: Дополнительный электрический обогреватель воздуха салона / ТЭН (Auxiliary Heater Core / PTC Heater).
• K33: Блок управления климатической установкой / HVAC (HVAC Control Module).
• X50B / X50A: Блок предохранителей в моторном отсеке с силовым предохранителем F6 (80A).
• J304, X200: Промежуточные соединения и салонный разъем жгута проводов.
• G122: Точка подключения заземления («массы») силового ТЭНа.

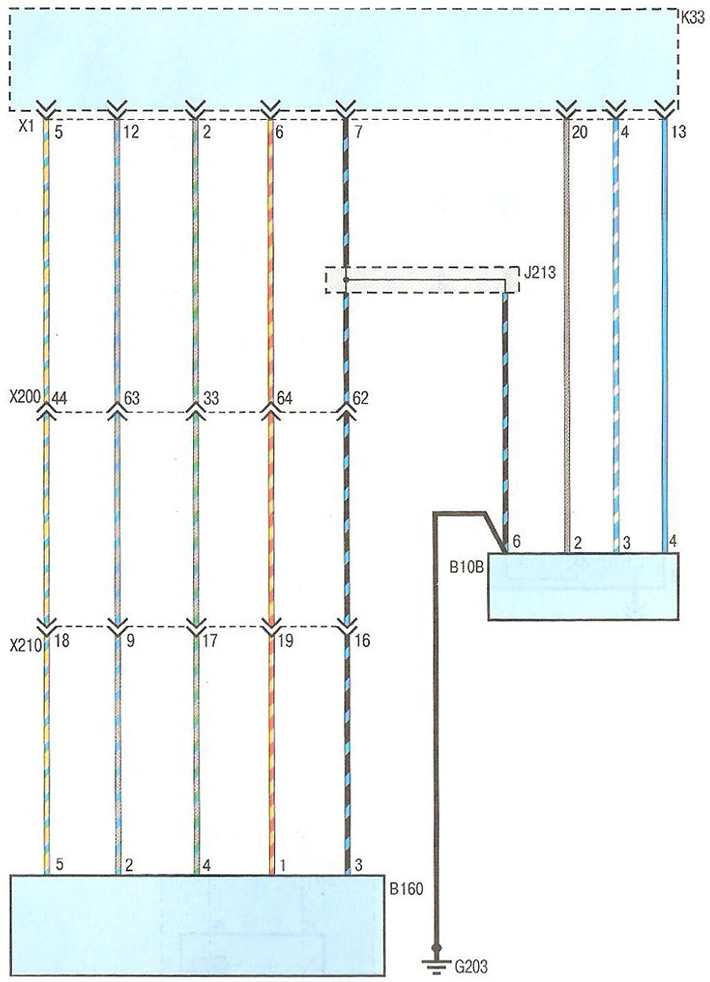

Цветная схема датчиков солнечной инсоляции (B10B) и влажности воздуха салона (B160)

На схеме:

• K33: Блок управления климатической установкой / климат-контролем (HVAC Control Module).
• B10B: Датчик интенсивности солнечного излучения и температуры воздуха (Sunload and Inside Air Temperature Sensor).
• B160: Датчик влажности и температуры воздуха в салоне (Inside Air Temperature and Humidity Sensor).
• X200, X210: Промежуточные разъемы жгута проводов приборной панели.
• J213: Соединительная обжимка цепи опорного заземления.
• G203: Точка подключения заземления («массы») на кузове.

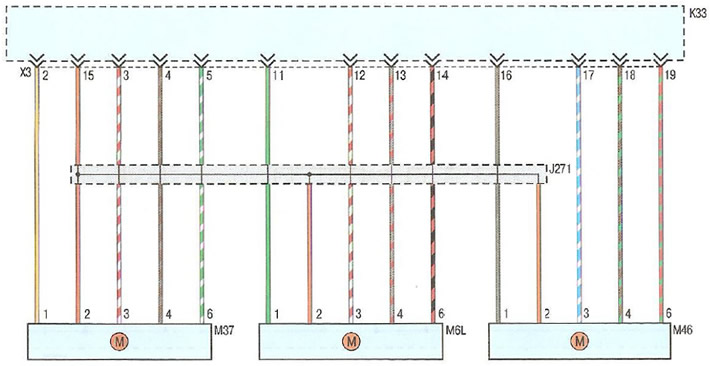

Цветная схема сервоприводов заслонок рециркуляции (M37), температуры (M6L) и обдува (M46)

На схеме:

• K33: Блок управления климатической установкой / климат-контролем (HVAC Control Module), разъем X3.
• M37: Электродвигатель заслонки рециркуляции воздуха (Air Recirculation Actuator).
• M6L: Электродвигатель заслонки регулирования температуры со стороны водителя / левой зоны (Mode / Temperature Door Actuator — Left).
• M46: Электродвигатель заслонки распределения воздушных потоков / выбора режима обдува (Air Distribution Door Actuator).
• J271: Соединительная шина / обжимка линии опорного питания и заземления сервоприводов заслонок (Splice junction).
